Longtemps réservé à des applications spécialisées, le CO2 frigorifique s’impose aujourd’hui dans les supermarchés, les entrepôts, certaines pompes à chaleur et des installations industrielles. Son fonctionnement intrigue, notamment lorsqu’on parle de cycle transcritique. Derrière ce terme technique se cache une manière particulière de produire du froid, adaptée aux propriétés très singulières du dioxyde de carbone.
Un cycle frigorifique sert à transférer de la chaleur d’un milieu froid vers un milieu plus chaud. Dans une chambre froide, par exemple, il extrait les calories de l’air intérieur pour les rejeter à l’extérieur. Le fluide frigorigène circule en boucle fermée et change d’état, ou au moins de conditions physiques, au fil des étapes.
Le CO2, aussi appelé R744, est utilisé comme fluide frigorigène depuis longtemps, avant d’être progressivement remplacé par des fluides synthétiques. Il revient aujourd’hui en force car il présente un GWP de 1, c’est-à-dire un potentiel de réchauffement global très faible par rapport aux HFC. À titre de comparaison, certains fluides synthétiques atteignent des valeurs plusieurs milliers de fois supérieures.
Ce retour du CO2 s’inscrit dans un contexte réglementaire plus strict sur les fluides à fort impact climatique. Les raisons environnementales et réglementaires sont détaillées dans cet article consacré à la réduction progressive des HFC dans les installations frigorifiques.
Le mot transcritique désigne un cycle qui fonctionne de part et d’autre du point critique du CO2. Ce point correspond à une température d’environ 31,1 °C et une pression proche de 73,8 bar. Au-delà, le fluide ne peut plus être clairement distingué entre état liquide et état gazeux.
Dans un cycle frigorifique classique, le fluide se condense dans un condenseur : il passe de l’état gazeux à l’état liquide en rejetant de la chaleur. Avec le CO2, lorsque la température extérieure est élevée, la pression dépasse le point critique. Le fluide ne se condense alors plus de façon traditionnelle. Il est refroidi dans un refroidisseur de gaz, souvent appelé gas cooler.
C’est cette particularité qui définit le cycle transcritique. Une partie du circuit se trouve au-dessus du point critique, tandis que l’évaporation se déroule généralement en dessous. Le système reste performant, mais il demande une conception précise, notamment pour la gestion de la haute pression et l’optimisation du rendement.
Le fonctionnement repose sur les mêmes grandes fonctions qu’un système frigorifique conventionnel : compression, rejet de chaleur, détente et évaporation. La différence majeure réside dans la phase de rejet thermique, qui ne s’accompagne pas toujours d’une condensation complète.

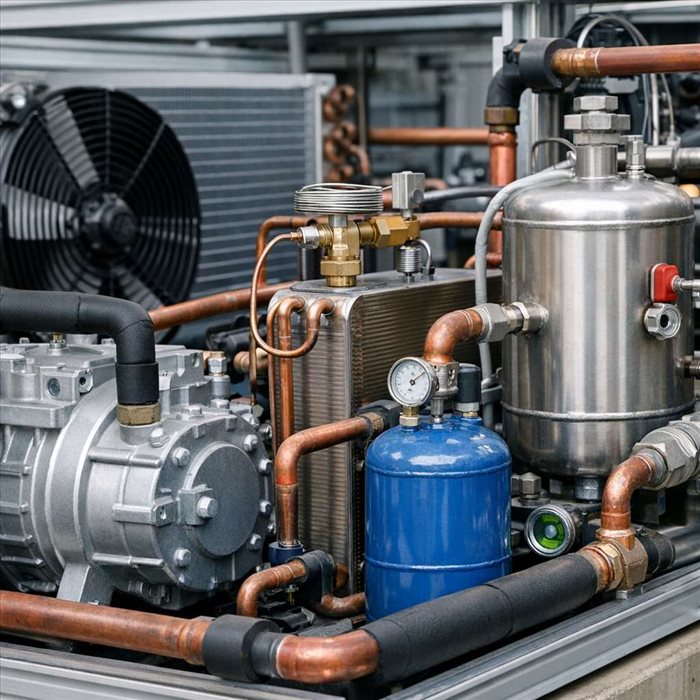

Dans la pratique, une installation transcritique au CO2 comporte souvent des composants supplémentaires : réservoir flash, vannes électroniques, séparateurs, compresseurs parallèles ou éjecteurs. Ces éléments servent à améliorer la stabilité, à récupérer de l’énergie et à limiter les pertes liées aux pressions élevées.
Le CO2 possède des propriétés thermodynamiques différentes de celles de nombreux fluides utilisés dans la réfrigération. Sa pression de service est naturellement plus élevée. Dans une installation transcritique, la haute pression peut couramment se situer entre 80 et 120 bar, selon la température extérieure et la stratégie de régulation.
Cette caractéristique impose des équipements adaptés : tuyauteries, vannes, échangeurs et compresseurs doivent être conçus pour ces contraintes. Cela ne signifie pas que le CO2 est dangereux par nature, mais qu’il nécessite une ingénierie rigoureuse, des composants certifiés et une maintenance réalisée par des professionnels formés.
En contrepartie, le CO2 offre une excellente capacité volumétrique frigorifique. À puissance équivalente, les débits et certains composants peuvent être plus compacts que dans d’autres technologies. Cette densité énergétique explique son intérêt dans les installations commerciales où l’espace technique est parfois limité.
Un cycle au CO2 peut être subcritique ou transcritique. En mode subcritique, tout le fonctionnement reste sous le point critique. Le fluide se condense alors normalement, comme dans un cycle frigorifique plus classique. Ce mode apparaît lorsque la température de rejet thermique est suffisamment basse.
En mode transcritique, le rejet de chaleur s’effectue au-dessus du point critique. Le gas cooler remplace alors le condenseur au sens strict. La pression de refoulement devient un paramètre central : elle doit être ajustée pour obtenir le meilleur compromis entre puissance frigorifique, consommation électrique et température de sortie du gaz.
Dans les régions fraîches ou tempérées, une installation peut passer une partie de l’année en mode subcritique et une autre en mode transcritique. Dans les climats plus chauds, le fonctionnement transcritique est plus fréquent, ce qui explique le développement de solutions comme les éjecteurs, le sous-refroidissement ou la compression parallèle.
Le premier avantage est environnemental. Le CO2 a un impact climatique direct très faible en cas de fuite, contrairement à de nombreux fluides fluorés. Il n’appauvrit pas la couche d’ozone et n’est pas concerné de la même manière par les restrictions qui touchent les fluides à fort GWP.
Le deuxième atout concerne la récupération de chaleur. Comme le CO2 sort du compresseur à une température élevée, il peut alimenter de l’eau chaude sanitaire, le chauffage de locaux ou certains procédés. Dans un supermarché, par exemple, le froid alimentaire peut être couplé au chauffage du bâtiment, ce qui améliore le bilan énergétique global.
Le troisième intérêt est la maturité croissante de la technologie. Les fabricants proposent aujourd’hui des centrales CO2 standardisées, des régulations avancées et des architectures adaptées à différentes tailles d’installations. Le CO2 transcritique n’est plus une solution expérimentale : il est devenu une option courante dans de nombreux projets frigorifiques.
Le principal défi reste la performance en climat chaud. Lorsque la température extérieure augmente, le système doit rejeter sa chaleur à un niveau plus élevé, ce qui peut dégrader le rendement. C’est pourquoi la conception du gas cooler, le choix des compresseurs et la stratégie de pilotage sont déterminants.
La notion de rendement se mesure souvent avec le COP, ou coefficient de performance. Il compare l’énergie frigorifique produite à l’électricité consommée. Pour mieux comprendre cette approche, un guide explique la méthode de calcul du coefficient de performance dans un cycle frigorifique.
Autre point important : la sécurité. Le CO2 n’est ni inflammable ni toxique aux concentrations habituelles, mais il peut provoquer une asphyxie en cas d’accumulation dans un local mal ventilé. Les installations doivent donc intégrer des détecteurs, une ventilation adaptée et des soupapes de sécurité. La formation des techniciens reste indispensable.
Les applications les plus connues se trouvent dans la grande distribution. Les centrales CO2 alimentent les meubles frigorifiques, les chambres froides positives et négatives, parfois avec plusieurs niveaux de température. Cette architecture dite booster permet de regrouper les besoins de froid dans un système unique.
On rencontre aussi le CO2 transcritique dans les entrepôts frigorifiques, les cuisines centrales, l’agroalimentaire et certaines installations de process. Les pompes à chaleur au CO2 sont également appréciées pour produire de l’eau chaude à température élevée, notamment dans l’hôtellerie, le logement collectif ou les équipements sportifs.
Le choix dépend toutefois du contexte. Une installation au CO2 peut être très pertinente lorsque les besoins de froid sont importants, continus et associés à une possibilité de récupération thermique. Pour de petites installations isolées, l’analyse économique doit comparer le coût initial, la consommation, la maintenance et les contraintes réglementaires.
Le cycle frigorifique transcritique au CO2 illustre l’évolution du secteur du froid vers des solutions à plus faible impact environnemental. Il ne s’agit pas d’une réponse universelle, mais d’une technologie robuste, efficace lorsqu’elle est bien conçue, et cohérente avec les objectifs de réduction des émissions liées aux fluides frigorigènes.
Son fonctionnement repose sur une idée simple : utiliser les propriétés du dioxyde de carbone en acceptant ses contraintes, notamment la pression élevée et le fonctionnement au-dessus du point critique. Grâce aux progrès des composants, de la régulation et de la récupération d’énergie, le CO2 transcritique est devenu une référence pour de nombreuses installations modernes.
À retenir : un cycle transcritique au CO2 produit du froid comme un cycle classique, mais il rejette la chaleur dans un gas cooler lorsque le fluide dépasse son point critique. Cette différence change la conception du système, mais ouvre aussi la voie à des installations performantes, durables et adaptées aux exigences actuelles du froid professionnel.
