Une centrale de traitement d’air (CTA) dépend de ses filtres pour protéger ses composants et maintenir une qualité d’air maîtrisée. Or, un filtre s’encrasse progressivement, sans que son aspect extérieur suffise à évaluer son état réel. La mesure de pression différentielle permet de suivre cette évolution avec un indicateur objectif. Elle aide à remplacer les filtres au bon moment, à conserver les débits prévus et à éviter une consommation électrique inutile des ventilateurs.
La pression différentielle, indicateur direct de l’encrassement des filtres de CTA
Le principe de mesure entre l’amont et l’aval du filtre
La pression différentielle correspond à l’écart de pression relevé

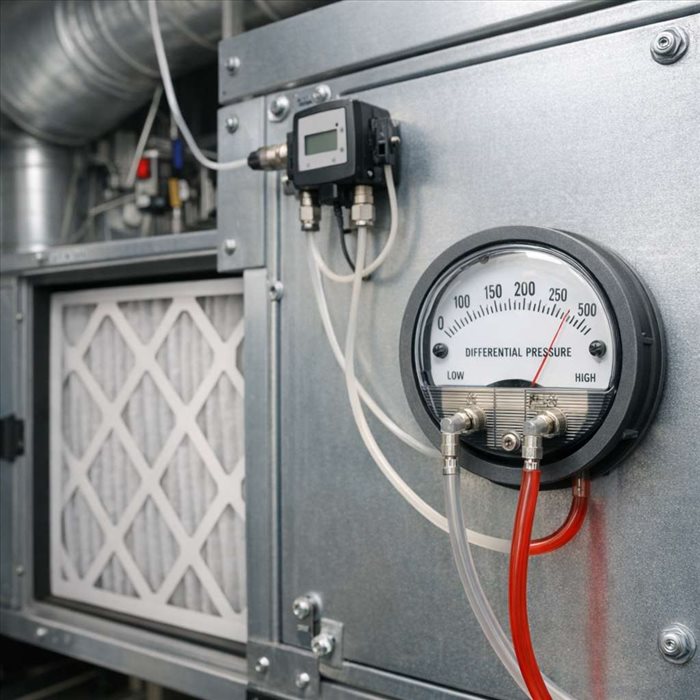

avant et après un étage de filtration. L’air rencontre une résistance en traversant le média filtrant : plus celui-ci retient de poussières, plus cette résistance augmente. Des prises de pression reliées à un manomètre, un pressostat ou un capteur mesurent cet écart, généralement exprimé en pascals.
Cette donnée renseigne sur la perte de charge propre au filtre. Elle est plus fiable qu’un remplacement basé uniquement sur une périodicité fixe, car l’encrassement varie selon l’environnement, les horaires de fonctionnement, les débits et la qualité de l’air repris ou extérieur.
Le lien entre perte de charge, débit d’air et état du média filtrant
Un filtre neuf présente une perte de charge initiale, normale et connue. Au fil de son utilisation, les particules s’accumulent dans ses fibres ou ses plis et réduisent les passages d’air disponibles. La pression différentielle augmente alors progressivement.
Si le ventilateur ne compense pas cette résistance, le débit d’air peut diminuer. Si une régulation maintient le débit, le ventilateur devra fournir davantage d’énergie. La mesure doit donc être interprétée avec le débit réel de la CTA : une variation importante de débit modifie aussi la perte de charge observée.
Les enjeux de la surveillance des filtres sur une centrale de traitement d’air
Préserver la qualité d’air intérieur et l’efficacité de filtration
Le suivi évite de laisser un filtre trop dégradé dans l’installation. Lorsqu’il atteint sa limite d’exploitation, son maintien peut affecter la circulation de l’air et fragiliser son média. Il convient également de vérifier l’étanchéité du cadre et le bon montage des joints : un filtre peu chargé mais mal posé peut laisser passer de l’air non filtré.
Dans les bâtiments accueillant du public, la filtration participe aux exigences globales de ventilation et de qualité d’air. Les responsables d’exploitation peuvent utilement se référer aux
normes qui encadrent la ventilation des ERP pour replacer ce contrôle dans une démarche plus large.
Limiter les surconsommations électriques des ventilateurs
Un filtre colmaté accroît la résistance du réseau aéraulique. Pour conserver le débit de consigne, un ventilateur à vitesse variable augmente sa vitesse et, par conséquent, sa consommation.
Remplacer trop tard un filtre peut coûter plus cher en énergie que le filtre lui-même.
À l’inverse, changer systématiquement les filtres dès une date définie peut conduire à les jeter alors qu’ils disposent encore d’une capacité de rétention utile. La pression différentielle permet d’arbitrer sur une donnée mesurée.
Éviter les dérives de débit, les défauts de confort et les arrêts d’exploitation
Des débits insuffisants peuvent se traduire par une ventilation moins efficace, des déséquilibres entre soufflage et extraction, ou des difficultés à maintenir les conditions de température et d’humidité. Le phénomène peut être accentué si les gaines ont été mal dimensionnées ou si le réseau comporte déjà des pertes de charge élevées. Les principes de
dimensionnement des gaines de ventilation en tertiaire éclairent ce lien entre débit, vitesse d’air et résistance du réseau.
Définir les seuils de pression différentielle adaptés à chaque filtre
Utiliser les données fabricant et la pression finale recommandée
Le premier repère est la documentation du fabricant. Elle précise la perte de charge initiale au débit nominal et, selon les modèles, une
pression différentielle finale recommandée. Cette valeur ne doit pas être remplacée par un seuil universel : un préfiltre, un filtre fin ou un filtre à haute efficacité ne se suivent pas de la même manière.
Le seuil retenu doit correspondre à la référence installée, à son orientation et aux conditions de fonctionnement de la CTA. Une comparaison n’a de sens qu’entre mesures prises dans des conditions comparables.
Distinguer pression initiale, seuil d’alerte et seuil de remplacement
| Repère | Rôle opérationnel |
| Pression initiale | Valeur relevée avec un filtre neuf, au débit habituel. |
| Seuil d’alerte | Niveau déclenchant une vérification et la préparation du remplacement. |
| Seuil de remplacement | Limite fixée d’après les préconisations du fabricant et l’exploitation. |
Le seuil d’alerte laisse le temps de commander les consommables et d’organiser l’intervention. Il évite un changement en urgence, notamment lorsque plusieurs étages filtrants doivent être remplacés simultanément.
Tenir compte du type de filtre, du débit nominal et des conditions d’exploitation
Un site urbain, industriel ou très fréquenté peut encrasser les filtres plus vite qu’un site peu exposé. Les périodes de travaux, les prises d’air proches d’une voirie ou une activité générant des poussières modifient également la fréquence de surveillance.
Le seuil final reste une limite ; la vitesse d’augmentation de la perte de charge est aussi un signal utile.
Mettre en place une mesure fiable de la pression différentielle
Choisir entre manomètre, pressostat et capteur raccordé à la GTB
Le manomètre différentiel convient aux relevés effectués lors des visites de maintenance. Le pressostat fournit une alarme tout ou rien lorsque le seuil est atteint. Un capteur transmet une valeur continue à la gestion technique du bâtiment, ce qui facilite l’analyse des tendances et les alertes anticipées.
Le choix dépend du niveau de criticité de l’installation, de la présence d’une GTB et de la fréquence de suivi possible. Pour comprendre l’ensemble des organes concernés, il est utile de revoir
le rôle d’une CTA en génie climatique.
Positionner correctement les prises de pression et les tubes de mesure
Les prises doivent être placées de part et d’autre du filtre, dans des zones représentatives et selon les recommandations du constructeur de la CTA. Les tubes ne doivent être ni pincés, ni percés, ni remplis de condensation. Un raccordement inversé produit une valeur de signe opposé ou incohérente.
Contrôler l’étanchéité, l’encrassement des prises et l’étalonnage du dispositif
Une prise obstruée, un tube débranché ou un capteur déréglé peut faire croire à tort qu’un filtre est propre ou saturé. Lors des contrôles, il est pertinent de vérifier :
- la cohérence entre la valeur affichée et l’état apparent du filtre ;
- l’absence de fuite sur les tubes et raccords ;
- la propreté des prises de pression ;
- la remise à zéro ou la vérification de l’appareil selon sa notice ;
- le débit et le régime de ventilation au moment du relevé.
Exploiter les relevés pour planifier la maintenance des filtres
Suivre l’évolution de la perte de charge plutôt qu’une échéance fixe
Un relevé daté, associé au débit ou au régime du ventilateur, permet de tracer une tendance. Une hausse régulière est généralement cohérente avec l’encrassement. Une hausse brutale invite à rechercher un événement ponctuel : travaux, entrée d’eau, défaut de préfiltration ou changement de conditions de fonctionnement.
Cette logique s’applique aussi aux CTA intégrant une récupération d’énergie : le bon fonctionnement global dépend de débits d’air maîtrisés, comme l’explique ce guide sur
le récupérateur de chaleur rotatif.
Organiser les alertes et le remplacement avant le dépassement du seuil critique
L’alerte doit déclencher une inspection et la préparation de l’intervention, pas seulement un message ignoré jusqu’à la panne. Il faut disposer de filtres de la bonne classe, du bon format et du bon sens de montage.
Un remplacement planifié préserve la continuité de service et réduit les interventions d’urgence.
Éviter le remplacement trop précoce comme l’utilisation excessive d’un filtre saturé
Changer un filtre encore peu chargé augmente les coûts de consommables et de déchets. Attendre au-delà de la limite augmente les pertes de charge, le risque de baisse de débit et la sollicitation du ventilateur. Le bon compromis repose sur la valeur mesurée, sa tendance et le seuil défini pour l’équipement.
Les erreurs courantes qui faussent le diagnostic d’encrassement
Interpréter une pression différentielle sans vérifier le débit réel de la CTA
La perte de charge varie avec le débit d’air. Une valeur plus élevée peut provenir d’une augmentation volontaire du débit ou d’un changement de vitesse du ventilateur. Il faut donc comparer les mesures à régime identique ou tenir compte de cette variation.
Confondre colmatage du filtre, défaut de ventilateur et problème de réseau aéraulique
Une baisse de débit n’est pas automatiquement due au filtre. Courroie, variateur, registre, batterie encrassée ou réseau obstrué peuvent être en cause. La pression différentielle localise l’état du filtre, mais ne remplace pas un diagnostic global de la CTA.
Négliger la remise à zéro du suivi après le changement des filtres
Après remplacement, la nouvelle pression initiale doit être relevée et enregistrée. Cette référence permet de détecter rapidement une anomalie de montage ou une mesure incohérente.
Sans valeur de départ fiable, le suivi perd une grande partie de son intérêt.
Une maintenance des filtres fondée sur des données fiables
Mesurer la pression différentielle transforme le suivi des filtres de CTA en une décision fondée sur leur état réel. Cet indicateur permet d’anticiper l’encrassement, de préserver les débits d’air et de limiter la sollicitation des ventilateurs, sans remplacer des filtres encore utilisables ni attendre leur saturation. Son intérêt dépend toutefois d’une mesure correctement installée, contrôlée et interprétée avec le débit de fonctionnement.
La méthode la plus efficace consiste à enregistrer la valeur initiale, à définir des
seuils d’alerte et de remplacement adaptés aux filtres installés, puis à suivre leur évolution. Associée à des contrôles réguliers des prises de pression et du réseau, cette démarche favorise une
maintenance planifiée, plus fiable et plus sobre.
