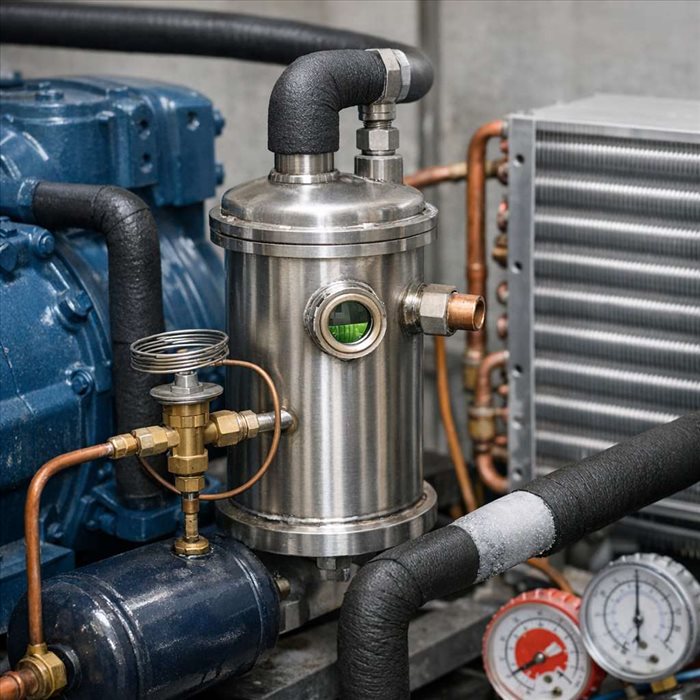

Dans un cycle frigorifique classique, le fluide frigorigène condense, se détend, s’évapore puis est comprimé avant de recommencer. L’économiseur ajoute une étape destinée à mieux exploiter l’énergie disponible entre le condenseur et l’évaporateur. Il est particulièrement utile lorsque l’installation travaille avec un écart important entre condensation et évaporation, notamment en réfrigération basse température. Son objectif est double :
sous-refroidir le liquide alimentant le détendeur principal et injecter une vapeur à pression intermédiaire dans le compresseur.
Rôle de l’économiseur dans un cycle frigorifique
Le principe du sous-refroidissement du liquide
Après le condenseur, le fluide frigorigène est majoritairement liquide et à haute pression. Dans un système avec économiseur, une petite partie de ce liquide est dérivée vers un détendeur auxiliaire. Cette fraction se détend à une pression intermédiaire et s’évapore dans un échangeur ou un ballon séparateur. En absorbant de la chaleur, elle refroidit le flux principal de liquide avant son passage dans le détendeur principal.
Ce phénomène augmente le
sous-refroidissement, c’est-à-dire l’écart entre la température du liquide et sa température de saturation à la pression de condensation. Le liquide arrive ainsi au détendeur principal avec une enthalpie plus basse. Il produit moins de vapeur parasite après sa détente et conserve une part liquide plus importante pour alimenter l’évaporateur.
Les gains recherchés sur la puissance frigorifique et le rendement
Le sous-refroidissement obtenu permet d’augmenter l’effet frigorifique utile par kilogramme de fluide circulant. L’évaporateur reçoit davantage de liquide disponible pour absorber la chaleur de la chambre froide, de l’eau ou de l’air à refroidir. L’économiseur ne crée donc pas du froid gratuitement : il
redistribue plus efficacement les niveaux de pression et d’énergie du cycle.
Il est surtout pertinent lorsque le rapport entre pression de condensation et pression d’évaporation est élevé. Dans ces conditions, le compresseur est fortement sollicité et l’amélioration du cycle peut devenir notable. Pour replacer ce fonctionnement dans l’ensemble de l’installation, il est utile de connaître le
principe du cycle frigorifique à compression de vapeur.
Fonctionnement d’un économiseur avec compression biétagée
Le prélèvement de liquide à moyenne pression et sa détente
Une dérivation est installée sur la ligne liquide en sortie de condenseur ou de réservoir. Son débit est limité par un détendeur électronique, thermostatique ou un orifice calibré, selon la conception. Le liquide dérivé subit une détente : sa pression et sa température chutent, tandis qu’une partie s’évapore instantanément.
Cette détente auxiliaire doit être réglée pour atteindre une
pression intermédiaire cohérente avec les caractéristiques du compresseur et les températures de fonctionnement. Le mécanisme est identique dans son principe à celui expliqué dans cet article sur
la chute de pression provoquée par un détendeur, mais il intervient ici avant la détente principale.
La séparation entre vapeur flash et liquide sous-refroidi
Après la détente auxiliaire, le mélange liquide-vapeur peut entrer dans un ballon flash ou circuler dans un échangeur économiseur. Dans le ballon, la vapeur formée se sépare naturellement du liquide. Dans un échangeur à plaques, elle s’évapore en prélevant de la chaleur au liquide principal sans nécessairement nécessiter de séparateur distinct.
Le gaz produit est appelé
vapeur flash. Sa formation est normale lors d’une détente : elle ne doit pas être confondue avec une anomalie de charge. Ses effets sur un circuit sont détaillés dans ce guide consacré au
gaz flash en circuit frigorifique.
L’injection de vapeur dans l’étage de compression intermédiaire
La vapeur flash est dirigée vers un port d’injection du compresseur, situé entre l’aspiration et le refoulement. Dans une installation biétagée, elle rejoint l’étage intermédiaire. Elle n’est donc pas recomprimée depuis la très basse pression d’évaporation, ce qui limite le travail nécessaire à sa compression.
L’injection peut aussi contribuer au refroidissement interne d’un compresseur à vis ou scroll conçu pour cet usage. Elle exige néanmoins un appareil compatible :
injecter de la vapeur dans un compresseur non prévu à cet effet peut dégrader son fonctionnement.
Parcours du fluide frigorigène dans le système
Du condenseur à l’échangeur économiseur
Le trajet peut être résumé en cinq séquences :
- le condenseur rejette la chaleur et fournit du liquide haute pression ;
- une faible part de ce liquide est détendue vers la pression intermédiaire ;
- cette dérivation s’évapore et sous-refroidit le flux principal ;
- le liquide principal, plus froid, traverse le détendeur principal ;
- la vapeur issue de l’économiseur est injectée dans le compresseur.
Le débit dérivé ne doit pas être choisi arbitrairement. Trop faible, il procure peu de sous-refroidissement ; trop élevé, il peut perturber les pressions et réduire le bénéfice attendu.
De l’évaporateur au compresseur après production de froid
Après sa détente principale, le fluide entre dans l’évaporateur à basse pression. Il y absorbe la chaleur de la charge à refroidir et devient vapeur. Cette vapeur arrive à l’aspiration du compresseur, tandis que la vapeur flash emprunte le circuit d’injection intermédiaire. Les deux flux ne suivent donc pas exactement le même chemin, mais ils sont comprimés dans le même ensemble mécanique ou dans deux étages associés.
Effets de l’économiseur sur les performances de l’installation
Augmentation de la capacité frigorifique à basse température
À puissance de compresseur comparable, le sous-refroidissement peut augmenter la capacité frigorifique, car l’évaporateur reçoit un fluide plus favorable à l’échange thermique. Le gain est généralement plus intéressant en basse température qu’en climatisation avec des conditions modérées. Il dépend du fluide, du compresseur, des températures de condensation et d’évaporation, ainsi que du réglage du circuit.
Réduction du taux de compression et amélioration du COP
La compression par étapes et l’injection intermédiaire peuvent réduire les contraintes thermiques et améliorer l’efficacité globale. Le COP reste toutefois le bon indicateur : il rapporte la puissance frigorifique utile à la puissance électrique absorbée. Un économiseur est intéressant seulement si le gain de capacité et de rendement compense les pertes de charge, la commande supplémentaire et les besoins réels de l’installation. Les principes de
calcul du COP d’un cycle frigorifique permettent de comparer les configurations à conditions identiques.
Limites selon les conditions de fonctionnement et le fluide utilisé
L’économiseur ne garantit pas un avantage identique dans tous les cas. Lorsque l’écart de température est faible, son intérêt peut être limité. Certains fluides et compresseurs valorisent mieux l’injection de vapeur que d’autres. La conception doit aussi prévenir le retour de liquide vers le compresseur, qui constitue un risque mécanique majeur.
| Configuration | Atout principal | Point de vigilance |
| Échangeur économiseur | Sous-refroidissement compact | Réglage précis du débit dérivé |
| Ballon flash | Séparation nette vapeur-liquide | Encombrement et niveau de liquide |
| Compression biétagée | Adaptée aux forts rapports de compression | Équilibre entre les deux étages |
Configurations et équipements compatibles
Économiseur à échangeur de chaleur et ballon flash
L’échangeur économiseur est fréquent dans les groupes compacts : le liquide principal est sous-refroidi au contact de la dérivation qui s’évapore. Le ballon flash est davantage employé dans certaines installations industrielles ou de forte puissance, car il assure une séparation physique stable entre liquide et vapeur.
Compresseurs à vis, scroll avec injection de vapeur et systèmes biétagés
Les compresseurs à vis disposent souvent d’un orifice d’injection dédié. Des scrolls à injection de vapeur existent également, notamment pour les pompes à chaleur et la réfrigération. La compression biétagée reste une solution robuste pour les très basses températures. Ses principes et ses avantages sont présentés dans cette ressource sur la
compression biétagée en réfrigération industrielle.
Points de vigilance pour le réglage et l’exploitation
Choix de la pression intermédiaire et contrôle du débit injecté
La pression intermédiaire doit être déterminée selon les données du fabricant, le fluide et les régimes prévus. Une régulation électronique peut adapter l’injection aux variations de charge. Il faut contrôler les températures, surchauffes, pressions et intensités électriques plutôt que de se fier à un seul relevé.
Erreurs d’installation et symptômes de mauvais fonctionnement
Les défauts les plus courants sont un détendeur auxiliaire mal réglé, une sonde mal positionnée, des pertes de charge excessives ou une charge de fluide inadaptée. Une baisse de capacité, une surchauffe anormale, une température de refoulement trop élevée ou des variations instables de pression doivent conduire à vérifier le circuit.
Le réglage d’un économiseur doit toujours respecter la documentation du compresseur et du fabricant de l’unité.
Un levier d’efficacité à adapter au cycle frigorifique
Un économiseur améliore le cycle frigorifique en associant
sous-refroidissement du liquide et injection de vapeur à pression intermédiaire. Cette organisation augmente la part de fluide utile dans l’évaporateur et peut réduire les contraintes liées aux forts rapports de compression. Son intérêt est particulièrement marqué en basse température ou lorsque les écarts entre condensation et évaporation sont importants.
Son efficacité dépend toutefois de l’ensemble du système : fluide frigorigène, type de compresseur, pression intermédiaire, réglage du détendeur auxiliaire et stabilité de la charge. Un dispositif mal dimensionné peut annuler le bénéfice attendu. Pour obtenir un gain réel, il convient donc de retenir une configuration compatible avec le compresseur et de contrôler régulièrement les
pressions, surchauffes et températures de fonctionnement.
