Présent dans un réfrigérateur domestique, une pompe à chaleur, une chambre froide ou la climatisation d’un immeuble, le cycle frigorifique à compression de vapeur est l’un des procédés thermiques les plus répandus au monde. Son rôle paraît simple : déplacer de la chaleur d’un endroit vers un autre. Mais derrière ce geste quotidien se cache une mécanique précise, fondée sur les changements d’état d’un fluide et sur quelques lois physiques bien établies.
Un cycle frigorifique à compression de vapeur est un système fermé dans lequel circule un fluide frigorigène. Ce fluide absorbe de la chaleur à basse température, puis la rejette à une température plus élevée. Contrairement à une idée fréquente, une machine frigorifique ne “fabrique” pas du froid : elle extrait de la chaleur d’un espace à refroidir et l’évacue ailleurs.
Le principe est utilisé aussi bien pour maintenir un congélateur à -18 °C que pour chauffer un logement avec une pompe à chaleur air-eau. Dans le premier cas, la chaleur est prélevée dans l’enceinte froide puis rejetée dans la cuisine. Dans le second, la chaleur présente dans l’air extérieur, même par temps frais, est captée puis transférée vers le circuit de chauffage intérieur.

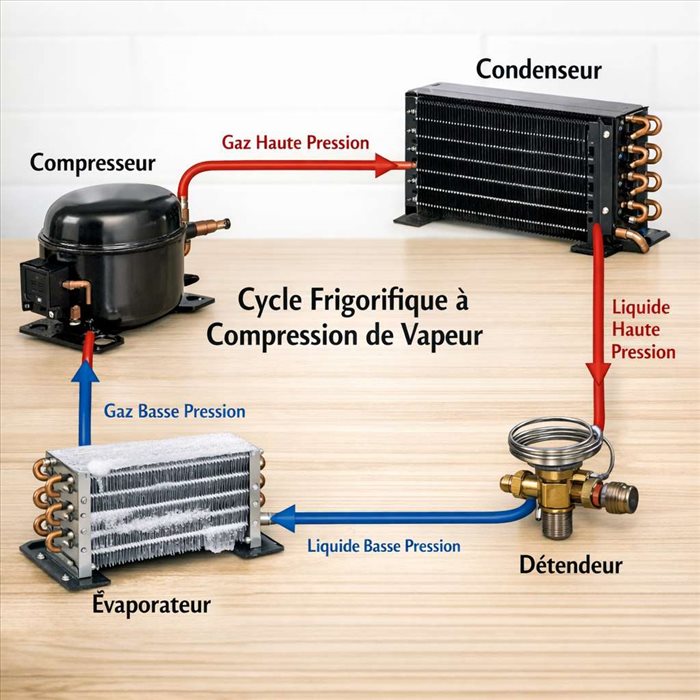

Ce cycle repose sur quatre organes principaux : le compresseur, le condenseur, le détendeur et l’évaporateur. Chacun modifie l’état du fluide frigorigène, sa pression, sa température ou son enthalpie. Le résultat est un transfert thermique continu, piloté par l’énergie électrique fournie au compresseur.
Le fluide frigorigène est le “messager” thermique du système. Il circule en boucle et alterne entre l’état liquide et l’état gazeux. Cette capacité à changer d’état à des températures adaptées est essentielle, car l’évaporation permet d’absorber beaucoup de chaleur, tandis que la condensation permet d’en rejeter efficacement.
Dans un évaporateur de réfrigérateur, par exemple, le fluide s’évapore à basse pression et à basse température. En passant de liquide à vapeur, il capte l’énergie thermique présente dans l’air intérieur de l’appareil ou dans les aliments. Cette chaleur n’a pas disparu : elle est simplement transportée vers l’extérieur du compartiment froid.
Le choix du fluide dépend de plusieurs critères : pression de fonctionnement, rendement, sécurité, inflammabilité, toxicité et impact environnemental. Les anciens fluides de type CFC ont été interdits en raison de leur effet destructeur sur la couche d’ozone. Aujourd’hui, les fabricants utilisent notamment des HFC, des HFO, du propane, de l’isobutane, de l’ammoniac ou du CO2, selon les usages et les contraintes réglementaires.
L’évaporateur est l’échangeur thermique placé du côté à refroidir. Dans une climatisation, il se trouve dans l’unité intérieure. Dans une chambre froide, il est installé dans le volume à maintenir à basse température. Le fluide frigorigène y arrive sous forme de mélange liquide-vapeur, à basse pression et à basse température.
Au contact de l’air ou d’un autre fluide plus chaud que lui, le fluide frigorigène s’évapore. Cette évaporation consomme de l’énergie thermique. C’est exactement le même phénomène que lorsque de l’eau s’évapore sur la peau : elle absorbe de la chaleur et procure une sensation de fraîcheur. Dans un système frigorifique, le processus est maîtrisé et continu.
La température d’évaporation dépend de l’application. Pour un réfrigérateur domestique, elle peut se situer autour de -10 °C à -25 °C selon les zones et les conditions de fonctionnement. Pour une climatisation de confort, elle est généralement plus élevée, souvent proche de quelques degrés au-dessus de zéro, afin de refroidir l’air sans givrer excessivement l’échangeur.
À la sortie de l’évaporateur, le fluide est principalement sous forme de vapeur basse pression. Il entre alors dans le compresseur. Cet organe aspire la vapeur et la comprime, ce qui augmente fortement sa pression et sa température. C’est l’étape qui consomme le plus d’énergie dans le cycle.
Le compresseur peut être à piston, rotatif, scroll, à vis ou centrifuge, selon la puissance et l’usage. Un petit réfrigérateur n’a évidemment pas les mêmes besoins qu’un groupe frigorifique industriel alimentant un entrepôt logistique. Dans tous les cas, sa mission reste la même : porter le fluide à un niveau de pression suffisant pour qu’il puisse ensuite condenser à une température supérieure à celle du milieu extérieur.
Cette hausse de température est fondamentale. Si le fluide sort du compresseur à 60 °C, il peut céder sa chaleur à de l’air extérieur à 30 °C ou à de l’eau de chauffage à 40 °C. Sans compression, la chaleur ne pourrait pas s’écouler spontanément vers un milieu déjà plus chaud.
Le condenseur est l’échangeur situé du côté où la chaleur est évacuée. Dans un réfrigérateur, il correspond souvent à la grille chaude à l’arrière de l’appareil, ou à un échangeur intégré dans les parois. Dans une pompe à chaleur, il peut transférer la chaleur vers un réseau d’eau alimentant des radiateurs ou un plancher chauffant.
Le fluide frigorigène arrive au condenseur sous forme de vapeur chaude à haute pression. En cédant sa chaleur à l’air ambiant, à l’eau ou à un autre fluide, il se refroidit puis se condense. Il repasse donc à l’état liquide, tout en restant à haute pression. La chaleur rejetée comprend à la fois la chaleur captée dans l’évaporateur et l’énergie apportée par le compresseur.
Cette étape explique pourquoi l’arrière d’un réfrigérateur chauffe ou pourquoi l’unité extérieure d’une climatisation rejette de l’air chaud en été. Le système ne crée pas cette chaleur à partir de rien : il la déplace. Dans le cas d’une pompe à chaleur utilisée pour le chauffage, cette chaleur rejetée devient l’énergie utile fournie au bâtiment.
Après le condenseur, le fluide est liquide, chaud ou tiède, et toujours sous haute pression. Il doit revenir à une basse pression avant de rejoindre l’évaporateur. C’est le rôle du détendeur. Cet organe crée une chute de pression brutale, ce qui entraîne une baisse de température du fluide.
Le détendeur peut être un simple tube capillaire dans les petits appareils, ou une vanne de détente thermostatique ou électronique dans les installations plus élaborées. Les systèmes modernes ajustent parfois très finement le débit de fluide pour améliorer le rendement et éviter que du liquide ne retourne vers le compresseur, ce qui pourrait l’endommager.
À la sortie du détendeur, une partie du liquide s’est vaporisée instantanément. Le fluide devient un mélange froid de liquide et de vapeur, prêt à absorber de nouveau de la chaleur dans l’évaporateur. Le cycle peut alors recommencer, tant que le compresseur fonctionne et que les conditions de pression et de température restent adaptées.
La performance d’un cycle frigorifique se mesure souvent à l’aide du COP, ou coefficient de performance. Pour une machine frigorifique, il correspond à la quantité de chaleur extraite de la zone froide divisée par l’énergie électrique consommée. Pour une pompe à chaleur, il représente la chaleur utile fournie au chauffage rapportée à l’électricité utilisée.
Un COP de 3 signifie qu’un appareil fournit ou déplace trois unités de chaleur pour une unité d’électricité consommée. Ce chiffre n’est pas constant. Il dépend notamment de l’écart de température entre la source froide et la source chaude. Plus cet écart est grand, plus le compresseur doit travailler, et plus le rendement diminue.
C’est pourquoi une pompe à chaleur air-air est généralement plus performante par temps doux que lors d’une vague de froid. De même, un réfrigérateur placé près d’un four ou dans une pièce mal ventilée consommera davantage. L’encrassement des échangeurs, un manque de fluide, un mauvais réglage du détendeur ou une isolation insuffisante peuvent aussi dégrader les performances.
Le cycle à compression de vapeur équipe une grande diversité de machines. Dans les logements, il est présent dans les réfrigérateurs, congélateurs, climatiseurs, déshumidificateurs et pompes à chaleur. Dans le commerce, il permet de maintenir les vitrines alimentaires, les chambres froides et les meubles réfrigérés à des températures réglementées.
Dans l’industrie, les puissances en jeu sont beaucoup plus élevées. Les abattoirs, la transformation laitière, la pharmacie, la chimie ou les data centers utilisent des installations frigorifiques conçues pour fonctionner de manière fiable, parfois 24 heures sur 24. Les contraintes ne sont pas seulement énergétiques : elles concernent aussi la sécurité, la continuité de service et la maîtrise sanitaire.
Les mêmes principes physiques s’appliquent pourtant partout. Ce qui change, ce sont les températures visées, le type de fluide, la taille des échangeurs, la technologie de compression et les systèmes de régulation. Un congélateur très basse température pour laboratoire ne se conçoit pas comme une climatisation de bureau, même si tous deux reposent sur la compression, la condensation, la détente et l’évaporation.
Un cycle frigorifique efficace nécessite une installation bien dimensionnée et un entretien régulier. Les filtres doivent être nettoyés, les échangeurs maintenus propres, les ventilateurs contrôlés et les fuites de fluide recherchées lorsque la réglementation l’exige. Une fuite réduit les performances, augmente la consommation et peut avoir un impact climatique selon le fluide utilisé.
L’enjeu environnemental est devenu majeur. Les réglementations européennes, notamment sur les gaz fluorés, poussent à réduire l’usage des fluides à fort potentiel de réchauffement global. Les fabricants développent donc des équipements utilisant des fluides à plus faible impact, tout en renforçant les exigences de sécurité lorsqu’ils sont inflammables ou fonctionnent à haute pression.
Les progrès portent aussi sur la régulation. Les compresseurs à vitesse variable, les détendeurs électroniques, les échangeurs plus performants et les systèmes connectés permettent d’adapter la puissance aux besoins réels. Dans un bâtiment bien conçu, cela se traduit par une consommation plus faible, un meilleur confort et une durée de vie accrue des équipements.
Le cycle frigorifique à compression de vapeur reste ainsi une technologie incontournable. Son fonctionnement tient en quatre étapes simples à nommer, mais complexes à optimiser. Bien maîtrisé, il permet de conserver les aliments, climatiser les bâtiments, chauffer les logements et sécuriser de nombreux procédés industriels, tout en jouant un rôle central dans la transition énergétique.
