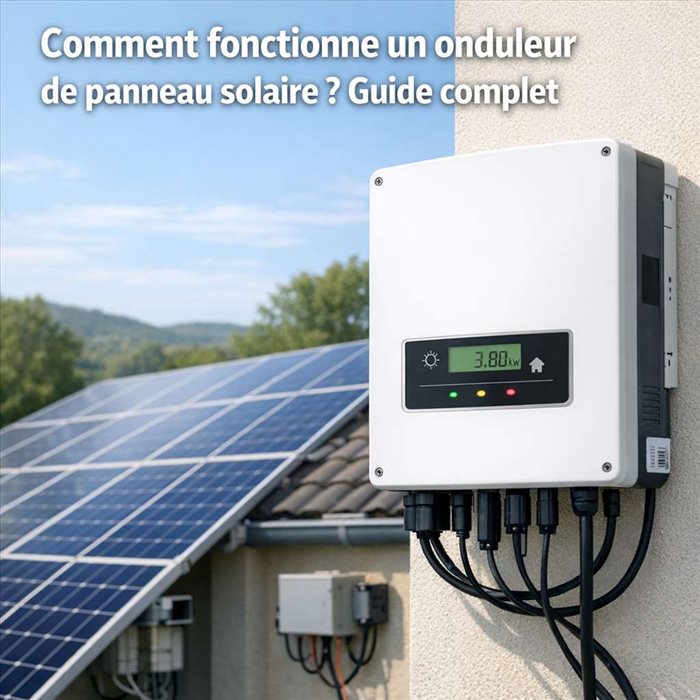

Invisible pour beaucoup de propriétaires, l’onduleur est pourtant l’une des pièces maîtresses d’une installation photovoltaïque. Sans lui, l’électricité produite sur le toit resterait difficilement utilisable dans une maison ou injectable sur le réseau. Comprendre son fonctionnement permet de mieux choisir son équipement, d’anticiper ses performances et d’éviter certaines mauvaises surprises.
Un panneau solaire photovoltaïque produit de l’électricité lorsqu’il reçoit de la lumière. Plus précisément, les cellules en silicium transforment le rayonnement solaire en courant électrique continu. Ce courant, appelé courant DC, ne correspond pas directement à celui utilisé par les appareils domestiques. En France, comme dans la plupart des pays européens, les logements fonctionnent avec du courant alternatif à 230 volts et 50 hertz.
C’est ici qu’intervient l’onduleur solaire. Sa mission principale consiste à convertir le courant continu produit par les panneaux en courant alternatif utilisable. Sans cette conversion, il serait impossible d’alimenter un réfrigérateur, une box internet, une machine à laver ou un chargeur de téléphone à partir de l’énergie produite sur le toit.
L’onduleur joue aussi un rôle de régulation. Il adapte la production aux conditions réelles : ensoleillement variable, température des panneaux, consommation du logement, contraintes du réseau public. Dans une installation raccordée au réseau, il assure également la synchronisation avec celui-ci, afin que l’électricité solaire puisse être consommée localement ou injectée en toute sécurité.
La transformation du courant continu en courant alternatif repose sur une électronique de puissance. Dans les grandes lignes, l’onduleur découpe le courant continu issu des panneaux, le module, puis le reconstruit sous forme d’onde alternative. Cette onde doit respecter des caractéristiques précises pour être compatible avec les équipements domestiques et le réseau électrique.
Un bon onduleur ne se contente pas de “changer” le type de courant. Il doit fournir une tension stable, limiter les pertes et produire une onde de qualité. Les modèles modernes atteignent souvent des rendements supérieurs à 95 %, certains dépassant 98 % dans des conditions optimales. Cela signifie qu’une faible partie de l’énergie est perdue lors de la conversion, principalement sous forme de chaleur.
Cette performance dépend toutefois du contexte. Un onduleur fonctionne rarement à son rendement maximal toute la journée. Le matin, le soir, par temps couvert ou en hiver, les panneaux produisent moins. L’électronique interne doit donc rester efficace sur une large plage de puissance. C’est l’un des critères qui différencient les appareils d’entrée de gamme des modèles plus robustes.
L’un des mécanismes les plus importants d’un onduleur de panneau solaire est le MPPT, pour “Maximum Power Point Tracking”, ou suivi du point de puissance maximale. Derrière ce terme technique se cache une fonction très concrète : chercher en permanence la combinaison idéale entre tension et intensité pour obtenir la meilleure production possible.
La puissance fournie par un panneau solaire varie selon l’ensoleillement, la température, l’orientation, l’inclinaison et même la présence d’ombres partielles. Un nuage qui passe, une cheminée qui projette son ombre ou une hausse de température en plein été peuvent modifier le comportement électrique des modules. Le MPPT analyse ces variations et ajuste le fonctionnement de l’installation en temps réel.
Dans une maison équipée de deux versants de toiture, par exemple l’un orienté sud-est et l’autre sud-ouest, un onduleur doté de plusieurs entrées MPPT peut optimiser séparément chaque groupe de panneaux. C’est utile, car les deux parties du toit ne produisent pas au même moment de la journée. Cette capacité améliore le rendement global et réduit les pertes liées aux différences d’exposition.
Il existe plusieurs familles d’onduleurs photovoltaïques. L’onduleur de chaîne, souvent appelé onduleur central dans le résidentiel, est le plus courant. Les panneaux sont reliés en série pour former une ou plusieurs chaînes, puis raccordés à un seul appareil installé dans le garage, un local technique ou près du tableau électrique. Cette solution est généralement économique et efficace lorsque les panneaux sont exposés de manière homogène.
Les micro-onduleurs, eux, sont installés au niveau de chaque panneau ou parfois pour deux panneaux. Chaque module produit alors son propre courant alternatif. Cette configuration présente un avantage en cas d’ombres partielles, de différences d’orientation ou de toiture complexe. Si un panneau est moins performant, les autres continuent à fonctionner indépendamment. En contrepartie, le coût initial est souvent plus élevé et l’électronique est placée en toiture.
L’onduleur hybride ajoute une fonction supplémentaire : il peut gérer une batterie solaire. Il arbitre entre la consommation immédiate, le stockage et l’éventuelle injection du surplus sur le réseau. Ce type d’équipement intéresse surtout les foyers qui veulent augmenter leur taux d’autoconsommation ou sécuriser une partie de leur alimentation électrique, selon les options de secours disponibles.
Dans une installation raccordée au réseau, l’onduleur doit se synchroniser en permanence avec la tension et la fréquence du réseau public. Il ne peut pas injecter de l’électricité n’importe comment. Il ajuste son signal pour que le courant solaire soit compatible avec celui distribué par Enedis ou par l’entreprise locale de distribution compétente.
Cette synchronisation permet plusieurs usages. Lorsque la production solaire est inférieure à la consommation du logement, le réseau complète automatiquement les besoins. Lorsque les panneaux produisent davantage que ce qui est consommé sur place, le surplus peut être injecté. Selon le contrat choisi, cette énergie peut être vendue ou cédée gratuitement.
L’onduleur intègre aussi des dispositifs de sécurité. En cas de coupure du réseau, il doit généralement cesser d’injecter de l’électricité. Cette fonction, appelée découplage, protège les techniciens qui interviennent sur les lignes et évite d’alimenter un réseau supposé hors tension. Certains systèmes avec batteries et fonction secours peuvent continuer à alimenter des circuits dédiés, mais cela nécessite une configuration spécifique.
Le rendement d’un onduleur solaire influence directement la quantité d’électricité réellement disponible. Une différence de quelques points peut sembler limitée, mais elle devient significative sur quinze ou vingt ans. Pour une installation de 6 kWc produisant environ 6 000 kWh par an, chaque pourcentage de perte représente plusieurs dizaines de kilowattheures annuels.
La durée de vie varie selon la technologie, la qualité de fabrication, la température ambiante et les conditions d’installation. Un onduleur de chaîne a souvent une espérance de vie d’environ 10 à 15 ans, parfois davantage. Les panneaux solaires, eux, sont généralement garantis sur 20 à 25 ans pour leur performance. Il est donc fréquent de devoir remplacer l’onduleur au moins une fois pendant la vie de l’installation.
La chaleur est l’un des principaux ennemis de l’électronique. Installer un onduleur dans un endroit ventilé, à l’abri du soleil direct et de l’humidité excessive, améliore sa longévité. Un garage tempéré ou un local technique bien aéré convient souvent mieux qu’un mur exposé plein sud. Le respect des distances de ventilation indiquées par le fabricant n’est pas un détail : il conditionne le bon refroidissement de l’appareil.
Choisir un onduleur ne consiste pas simplement à prendre la même puissance que celle des panneaux. Une installation de 3 kWc n’exige pas toujours un onduleur de 3 kW exactement. Les professionnels tiennent compte de l’orientation, de l’inclinaison, de la localisation, des températures et du profil de production attendu. Dans certains cas, un léger sous-dimensionnement de l’onduleur est acceptable, voire courant.
Ce choix s’explique par le fait que les panneaux atteignent rarement leur puissance nominale. Un module annoncé à 400 Wc délivre cette puissance dans des conditions de test standardisées, avec un ensoleillement et une température précis. Sur un toit réel, la production varie sans cesse. Un onduleur un peu moins puissant peut donc fonctionner plus souvent dans une plage de rendement favorable, sans perdre beaucoup d’énergie sur l’année.
Il faut toutefois éviter les approximations. Un onduleur trop petit peut écrêter la production lors des pics d’ensoleillement, tandis qu’un modèle mal adapté aux tensions des chaînes de panneaux peut réduire la performance ou poser des problèmes de compatibilité. Le dimensionnement doit respecter les plages de tension, l’intensité maximale et le nombre d’entrées disponibles. C’est l’une des raisons pour lesquelles une étude technique sérieuse reste indispensable.
Les onduleurs récents sont souvent connectés à une application ou à une plateforme de suivi. L’utilisateur peut y consulter la production quotidienne, mensuelle ou annuelle, repérer des baisses inhabituelles et comparer les performances avec les prévisions. Cette surveillance de production est précieuse, car une panne discrète peut passer inaperçue si la facture d’électricité n’est examinée qu’une fois par an.
Certains signaux doivent alerter : absence de production en pleine journée, voyant d’erreur, messages récurrents, redémarrages fréquents, bruit inhabituel de ventilation ou baisse marquée de rendement sans explication météo. Une ombre nouvelle, comme la croissance d’un arbre, peut aussi dégrader la performance sans que l’onduleur soit en cause. L’analyse doit donc croiser les données de production, les conditions climatiques et l’état visuel de l’installation.
La maintenance reste généralement limitée. Il s’agit surtout de vérifier que l’appareil est propre, ventilé et accessible, que les messages d’erreur sont traités rapidement et que les mises à jour recommandées par le fabricant sont effectuées lorsque cela est prévu. En cas d’intervention électrique, il faut faire appel à un professionnel qualifié. Un onduleur manipule des tensions potentiellement dangereuses, y compris lorsque l’installation semble arrêtée.
L’onduleur est bien plus qu’un convertisseur. Il optimise la production, protège l’installation, dialogue avec le réseau et fournit des données essentielles sur le fonctionnement des panneaux solaires. Son choix influence la performance, la fiabilité et parfois l’évolutivité du système, notamment si une batterie doit être ajoutée plus tard.
Pour une toiture simple, bien orientée et sans ombrage, un onduleur de chaîne correctement dimensionné peut offrir un excellent rapport coût-performance. Pour une toiture complexe, des micro-onduleurs ou un système avec optimiseurs peuvent être plus pertinents. Pour un projet axé sur l’autoconsommation avec stockage, l’onduleur hybride mérite une attention particulière.
Avant de signer un devis, il est utile de vérifier quelques points concrets : la puissance proposée, le nombre de MPPT, la garantie fabricant, les conditions d’installation, la compatibilité avec une batterie, la qualité du suivi en ligne et les références du fabricant. Un panneau solaire performant ne suffit pas à garantir une bonne production. L’onduleur, discret mais stratégique, transforme cette production en électricité réellement exploitable au quotidien.
