Invisible pour les occupants, la batterie froide joue pourtant un rôle central dans le confort d’un bâtiment. Installée dans une centrale de traitement d’air ou un caisson de ventilation, elle permet de refroidir l’air, mais aussi de le déshumidifier lorsque les conditions l’exigent. Comprendre son fonctionnement aide à mieux évaluer les performances d’une installation de climatisation et de traitement d’air.
Une batterie froide est un échangeur thermique placé sur le passage de l’air dans une installation de traitement d’air. Sa mission principale consiste à abaisser la température de l’air soufflé dans les locaux. Elle est couramment utilisée dans les bureaux, commerces, établissements de santé, hôtels, locaux industriels ou bâtiments recevant du public.
Dans une centrale de traitement d’air, l’air traverse plusieurs éléments successifs : filtration, récupération éventuelle de chaleur, chauffage, refroidissement, humidification ou déshumidification. La batterie froide intervient lorsque l’air doit être refroidi avant d’être diffusé. Elle participe donc directement au confort thermique, mais aussi à la maîtrise de l’humidité intérieure.
Son fonctionnement repose sur un principe simple : l’air chaud cède une partie de sa chaleur à un fluide plus froid circulant dans la batterie. Cette chaleur est ensuite évacuée vers une production frigorifique, comme un groupe d’eau glacée ou une pompe à chaleur réversible. Le résultat est un air plus frais, plus stable et adapté aux besoins du bâtiment.

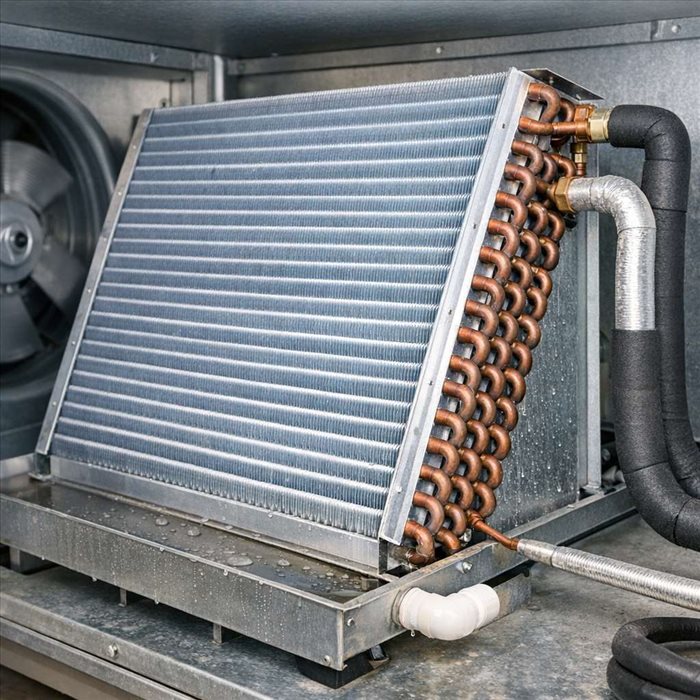

Une batterie froide ressemble généralement à un faisceau de tubes métalliques entourés d’ailettes. Le fluide froid circule dans les tubes, tandis que l’air passe entre les ailettes. Ces dernières augmentent la surface de contact et améliorent le transfert de chaleur. Plus l’échange est efficace, plus la température de l’air peut être abaissée avec précision.
Le fluide utilisé peut être de l’eau glacée, souvent produite entre 6 °C et 12 °C, ou un fluide frigorigène dans le cas d’une batterie à détente directe. Dans les installations tertiaires, la batterie à eau glacée est fréquente, car elle permet d’alimenter plusieurs zones depuis une production centralisée.
Lorsque l’air traverse la batterie, il perd de la chaleur sensible : sa température diminue. Si la surface de la batterie est suffisamment froide, l’air peut aussi atteindre son point de rosée. Dans ce cas, une partie de la vapeur d’eau qu’il contient se condense. La batterie froide agit alors comme un dispositif de déshumidification, ce qui améliore le confort en période chaude et humide.
Le refroidissement de l’air ne se limite pas toujours à une baisse de température. Lorsque l’air humide rencontre une surface froide, l’eau contenue sous forme de vapeur peut se transformer en gouttelettes. C’est le même phénomène que sur une bouteille sortie du réfrigérateur en été. Dans une centrale d’air, cette condensation est collectée dans un bac prévu à cet effet.
Ce phénomène est essentiel dans les climats humides ou dans les bâtiments à forte occupation. Un air trop humide peut donner une sensation d’inconfort, favoriser les odeurs, dégrader certains matériaux et compliquer la régulation thermique. Une batterie froide correctement dimensionnée permet de maintenir une hygrométrie maîtrisée, souvent autour de 40 à 60 % selon les usages.
La gestion des condensats est donc un point technique important. Le bac doit être incliné, raccordé à une évacuation fiable et régulièrement nettoyé. Une stagnation d’eau peut entraîner des odeurs, des dépôts ou un développement microbien. En traitement d’air, la performance ne dépend pas seulement de la puissance frigorifique, mais aussi de la qualité de conception et d’entretien.
On distingue principalement deux familles : les batteries à eau glacée et les batteries à détente directe. Les premières sont raccordées à un réseau hydraulique alimenté par un groupe froid ou une pompe à chaleur. Les secondes contiennent directement un fluide frigorigène et sont reliées à une unité frigorifique, comme dans certains systèmes de climatisation centralisée.
La batterie à eau glacée offre une bonne souplesse d’exploitation. Elle convient bien aux bâtiments de taille moyenne ou importante, car la distribution de froid par eau est stable et relativement facile à réguler. Elle peut aussi être associée à des vannes de régulation, à des circulateurs et à une gestion technique centralisée.
La batterie à détente directe est plus compacte et peut présenter un intérêt dans certaines installations simples ou lorsque le réseau hydraulique n’est pas pertinent. En revanche, elle impose une conception frigorifique rigoureuse. Le choix entre ces solutions dépend de la taille du bâtiment, du régime de température, des contraintes de maintenance et du niveau de performance énergétique recherché.
Le dimensionnement d’une batterie froide repose sur plusieurs paramètres. Il faut connaître le débit d’air à traiter, la température et l’humidité de l’air entrant, les conditions souhaitées au soufflage, ainsi que les apports thermiques du bâtiment. Une erreur de dimensionnement peut provoquer un inconfort, une surconsommation ou une mauvaise déshumidification.
Le débit d’air est une donnée de départ essentielle, car il détermine la quantité d’air à refroidir à chaque heure. Dans les bâtiments recevant du public ou les locaux de travail, ce débit doit aussi respecter des exigences de renouvellement d’air. Les principes de calcul liés à la détermination du renouvellement d’air influencent directement le choix de la batterie et de la centrale de traitement d’air.
Les bureaux d’études utilisent généralement des diagrammes psychrométriques ou des logiciels spécialisés pour évaluer la puissance nécessaire. Ils tiennent compte de la chaleur sensible, liée à la température, et de la chaleur latente, liée à l’humidité. Cette distinction est importante, car deux batteries de même puissance apparente peuvent avoir des comportements différents face à un air très humide.
Une batterie froide ne fonctionne pas toujours à pleine puissance. La demande varie selon la saison, l’occupation, l’ensoleillement, les équipements internes et la température extérieure. Pour adapter le refroidissement, l’installation utilise des sondes, des automates et des organes de régulation. L’objectif est de fournir juste ce qu’il faut de froid, sans excès.
Dans une batterie à eau glacée, la régulation se fait souvent par variation du débit d’eau ou par action sur une vanne. La température de soufflage, la température ambiante ou l’humidité peuvent servir de référence. Une bonne régulation limite les oscillations, évite les soufflages trop froids et réduit la consommation électrique des équipements associés.
La coordination avec la production frigorifique est également déterminante. Si le groupe froid, la pompe à chaleur ou les circulateurs sont mal pilotés, la batterie peut être performante sur le papier mais médiocre en exploitation. Pour comparer les performances globales d’une production thermodynamique, l’indicateur de rendement d’une pompe à chaleur donne un repère utile sur l’efficacité énergétique.
La batterie froide est exposée à l’air, aux poussières résiduelles, à l’humidité et parfois à des variations importantes de température. Même avec une filtration correcte en amont, des dépôts peuvent s’accumuler sur les ailettes. Cela réduit l’échange thermique, augmente les pertes de charge et oblige le ventilateur à fournir davantage d’effort.
Un entretien régulier doit porter sur la propreté des ailettes, l’état des filtres, l’écoulement des condensats, l’absence de corrosion et la bonne réponse des organes de régulation. Le nettoyage doit être réalisé avec des méthodes adaptées, afin de ne pas déformer les ailettes ni endommager les matériaux. Une batterie encrassée peut perdre une part significative de sa capacité de refroidissement.
L’hygiène est particulièrement importante dans les bâtiments sensibles, comme les établissements de santé, les laboratoires ou les cuisines professionnelles. L’eau condensée doit être évacuée rapidement, sans stagnation. Les accès de maintenance doivent être suffisants pour permettre les contrôles. Une conception difficile à entretenir finit souvent par dégrader la qualité de l’air et les performances.
La batterie froide n’est pas un consommateur électrique majeur à elle seule, puisqu’elle agit comme échangeur. En revanche, son fonctionnement influence fortement la consommation du groupe froid, des pompes et des ventilateurs. Une batterie bien dimensionnée, propre et correctement régulée permet de réduire les besoins de production frigorifique et les pertes de charge.
La température d’eau glacée joue un rôle important. Plus l’eau doit être froide, plus la production de froid devient énergivore. À l’inverse, une installation capable de fonctionner avec une eau moins froide améliore souvent le rendement global. Ce point est particulièrement intéressant dans les bâtiments récents, où l’enveloppe est performante et les besoins mieux maîtrisés.
Il faut également éviter les situations paradoxales, comme refroidir fortement l’air pour le déshumidifier, puis le réchauffer ensuite de manière excessive. Ce type de séquence peut être nécessaire dans certains cas, mais il doit rester contrôlé. La sobriété énergétique passe par une analyse fine des besoins, une régulation cohérente et une maintenance suivie.
La batterie froide est un composant discret mais essentiel du traitement d’air. Elle refroidit l’air, peut le déshumidifier et contribue au confort des occupants comme à la qualité des ambiances intérieures. Son efficacité dépend autant de sa conception que de son exploitation quotidienne.
Pour fonctionner correctement, elle doit être adaptée au débit d’air, aux conditions climatiques, aux usages du bâtiment et au système de production de froid. Le choix entre eau glacée et détente directe, la gestion des condensats, la régulation et l’entretien sont des facteurs déterminants. Bien maîtrisée, une batterie froide permet d’obtenir un air frais, sain et stable, tout en limitant les consommations d’énergie.
