Qu’est-ce qu’une boîte de jonction photovoltaïque ? Discrète, souvent collée à l’arrière d’un panneau solaire, cette pièce joue pourtant un rôle central dans la production d’électricité. Elle assure la connexion entre les cellules du module et le reste de l’installation, tout en participant à la sécurité et à la fiabilité du système. Sans elle, l’énergie produite par le panneau ne pourrait pas être acheminée correctement vers l’onduleur, la batterie ou le réseau électrique.

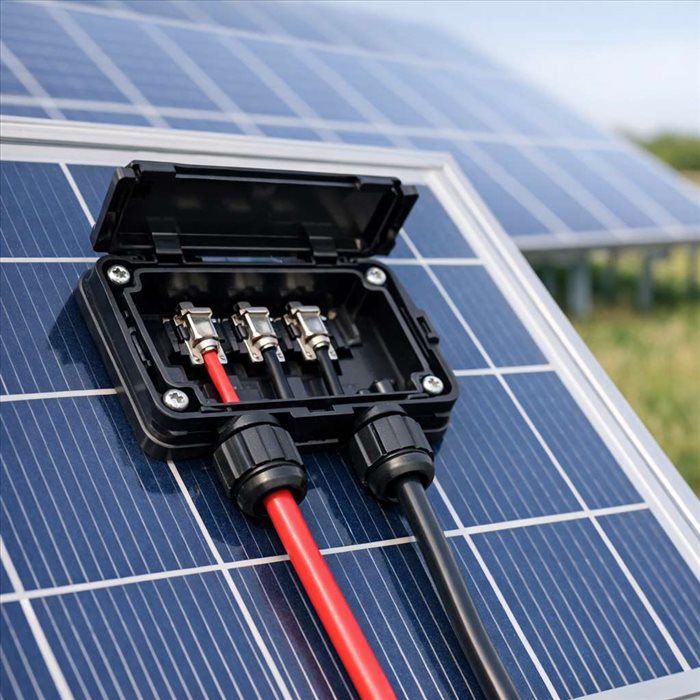

La boîte de jonction photovoltaïque est un boîtier généralement fixé au dos d’un module solaire. Elle constitue le point de sortie électrique du panneau. À l’intérieur, les conducteurs issus des différentes chaînes de cellules sont regroupés, protégés puis reliés à des câbles solaires équipés de connecteurs, le plus souvent de type MC4 ou compatibles.
Son apparence est simple : un petit boîtier noir, étanche, parfois rectangulaire, parfois plus compact selon la conception du panneau. Pourtant, elle doit résister pendant des années à des contraintes importantes : chaleur, humidité, variations de température, rayonnement UV et tensions électriques continues. Sa qualité de fabrication influence donc directement la durabilité du module.
Dans une installation solaire résidentielle, l’utilisateur ne manipule presque jamais cette boîte. Elle est installée en usine, testée avec le panneau et n’est pas conçue comme un élément de réglage. En revanche, elle intéresse les installateurs, les techniciens de maintenance et les fabricants, car elle concentre plusieurs fonctions électriques sensibles.
La première fonction de la boîte de jonction est d’assurer la connexion électrique entre les cellules photovoltaïques et les câbles de sortie du module. Les cellules produisent un courant continu lorsqu’elles sont exposées à la lumière. Ce courant doit être collecté, organisé et transmis avec le moins de pertes possible.
Elle sert aussi à protéger le module contre certains effets liés à l’ombrage ou aux différences de performance entre cellules. C’est ici qu’interviennent souvent les diodes de dérivation, appelées diodes bypass. Leur rôle est de permettre au courant de contourner une partie du panneau lorsque celle-ci est moins productive, par exemple à cause d’une ombre, d’une feuille, d’une salissure ou d’une cellule défectueuse.
Sans ces diodes, une zone ombragée pourrait se comporter comme une résistance et chauffer fortement. Ce phénomène, connu sous le nom de point chaud, peut réduire le rendement et, dans les cas extrêmes, détériorer le module. La boîte de jonction participe donc à la fois à la performance et à la sécurité.
Le contenu exact varie selon les fabricants, la puissance du module et la technologie utilisée, mais les éléments de base restent proches. Une boîte de jonction photovoltaïque comprend généralement des connexions métalliques, des composants de protection et des sorties de câbles spécialement conçues pour le courant continu solaire.
Le boîtier est généralement rempli ou scellé avec des matériaux isolants. Cette conception limite les infiltrations et évite les contacts accidentels. Dans les panneaux modernes, la boîte est rarement destinée à être ouverte : une intervention non prévue peut compromettre son étanchéité et annuler certaines garanties fabricant.
Le terme “boîte de jonction photovoltaïque” peut désigner deux réalités proches mais différentes. La première est la boîte intégrée à chaque module solaire. La seconde correspond parfois à un coffret de jonction DC, utilisé à l’échelle d’une installation pour regrouper plusieurs chaînes de panneaux avant l’onduleur.
Sur une petite installation résidentielle, les panneaux sont souvent raccordés directement en série, puis reliés à un onduleur ou à des micro-onduleurs. Sur des systèmes plus grands, il peut être nécessaire de regrouper plusieurs strings dans un coffret équipé de protections, de fusibles, de sectionneurs et parfois de parafoudres. Ce coffret ne remplace pas la boîte placée derrière chaque module : il intervient à un autre niveau du circuit.
Comprendre cette distinction est utile lors d’un devis ou d’un diagnostic. Une panne dans la boîte arrière d’un module n’a pas les mêmes conséquences ni les mêmes solutions qu’un défaut dans un coffret de regroupement DC. Les termes employés doivent donc être précis, notamment dans les échanges avec un installateur.
Une boîte de jonction photovoltaïque travaille dans un environnement exigeant. Sur une toiture, la température peut monter très haut en été, puis descendre fortement la nuit ou en hiver. À ces variations s’ajoutent la pluie, le gel, la poussière et parfois l’air salin dans les zones côtières. Le boîtier doit conserver ses propriétés pendant 20 à 30 ans, soit la durée de vie attendue d’un panneau solaire de qualité.
Les fabricants indiquent souvent un indice de protection, par exemple IP65, IP67 ou IP68 selon les modèles. Ces niveaux renseignent sur la résistance à la poussière et à l’eau. Une bonne conception limite les risques de corrosion, de fuite électrique ou de dégradation des composants internes. Dans une installation photovoltaïque, le courant continu exige une attention particulière, car les arcs électriques peuvent être difficiles à interrompre.
La qualité des câbles et des connecteurs est également importante. Des connecteurs mal sertis, incompatibles entre marques ou mal verrouillés peuvent provoquer des échauffements. Pour cette raison, les professionnels évitent les mélanges hasardeux et respectent les recommandations du fabricant. La compatibilité des connecteurs n’est pas un détail : elle fait partie de la sécurité électrique.
La boîte de jonction ne produit pas d’électricité, mais elle influence la manière dont l’énergie circule. Si les connexions sont propres, bien dimensionnées et stables, les pertes restent faibles. À l’inverse, un mauvais contact, une diode défaillante ou un échauffement anormal peuvent réduire la production du module, voire perturber toute une chaîne de panneaux raccordés en série.
Les diodes bypass ont aussi un effet sur le comportement électrique du panneau en cas d’ombrage partiel. Elles permettent de préserver une partie de la production au lieu de laisser une zone faible pénaliser l’ensemble du module. Pour analyser ce comportement, la lecture de la courbe courant-tension aide à comprendre comment le courant et la tension évoluent selon l’ensoleillement et les contraintes.
Il faut toutefois éviter une idée reçue : une boîte de jonction ne compense pas tous les défauts d’installation. Une orientation défavorable, un ombrage fréquent, un panneau sale ou une mauvaise conception électrique auront toujours un impact. Elle protège et organise le passage du courant, mais elle ne transforme pas un mauvais emplacement en site performant.
Les défauts de boîte de jonction restent relativement rares sur des panneaux de bonne qualité, mais ils existent. Ils peuvent apparaître après un choc, une infiltration, une surchauffe, un défaut de fabrication ou une intervention inadaptée. Les signes les plus courants sont une baisse de production inexpliquée, une odeur de plastique chauffé, une trace brune au dos du panneau ou un connecteur anormalement chaud.
Un diagnostic ne doit pas être improvisé. Une installation photovoltaïque produit du courant continu sous tension dès qu’elle reçoit de la lumière. Même lorsque l’onduleur est arrêté, certains câbles peuvent rester actifs. En cas de doute, il est préférable de faire intervenir un professionnel qualifié, capable de mesurer les tensions, d’inspecter les connecteurs et de vérifier l’état des diodes sans mettre l’installation en danger.
Les contrôles peuvent inclure une inspection visuelle, une mesure électrique, une thermographie infrarouge ou une comparaison de production entre modules. Une zone chaude localisée au niveau du boîtier peut révéler un défaut de connexion. Mais l’interprétation doit rester prudente : la température dépend aussi de l’ensoleillement, de la ventilation et des conditions de mesure.
Les fiches techniques de panneaux photovoltaïques mentionnent généralement le type de boîte de jonction, l’indice de protection, la longueur des câbles, le type de connecteurs et parfois le nombre de diodes bypass. Ces informations complètent les données électriques comme la puissance nominale, la tension à vide, le courant de court-circuit et le rendement.
Pour comparer plusieurs modules, il est important de regarder les caractéristiques dans des conditions identiques. Les performances annoncées sont souvent mesurées selon les conditions de test normalisées, qui servent de référence pour évaluer la puissance d’un panneau. La boîte de jonction fait partie de cet ensemble technique, même si elle est moins visible que la puissance affichée en watts-crête.
Un panneau sérieux doit afficher des composants cohérents avec son usage : câbles adaptés, connecteurs certifiés, boîtier résistant et garanties clairement formulées. Le prix ne doit pas être le seul critère. Dans le solaire, la fiabilité se juge sur la durée, et la qualité des composants électriques contribue directement à cette longévité.
En théorie, une boîte de jonction peut parfois être remplacée par un professionnel, notamment sur certains modules conçus pour permettre une intervention. En pratique, l’opération est délicate. Il faut préserver l’isolation, refaire des connexions fiables, garantir l’étanchéité et respecter les spécifications du fabricant. Une réparation mal réalisée peut créer plus de risques qu’elle n’en supprime.
Sur de nombreux panneaux modernes, la boîte est collée, scellée ou intégrée de façon à ne pas être ouverte sur site. Si le module est encore sous garantie, le fabricant peut demander un retour, un remplacement ou une procédure de contrôle spécifique. L’utilisateur ne doit pas couper les câbles, ouvrir le boîtier ou changer une diode sans avis professionnel.
Le coût d’une intervention doit aussi être comparé à la valeur du panneau et à la perte de production. Pour un module ancien, le remplacement complet peut parfois être plus rationnel. Pour une installation récente, il faut examiner la garantie produit, la garantie de performance et la responsabilité éventuelle de l’installateur.
La boîte de jonction photovoltaïque illustre bien la réalité d’un panneau solaire : la performance ne dépend pas seulement des cellules visibles en façade. Les composants placés à l’arrière, moins connus, assurent la continuité électrique, la protection contre certains défauts et la résistance aux conditions extérieures.
Pour un particulier, l’essentiel est de retenir que cette pièce ne se choisit généralement pas séparément du panneau, mais qu’elle doit être prise en compte dans l’évaluation globale de la qualité. Un module fiable repose sur une combinaison cohérente : cellules performantes, encapsulation durable, verre solide, cadre robuste, connecteurs adaptés et boîte de jonction bien conçue.
En cas de projet photovoltaïque, demander des fiches techniques complètes, vérifier les garanties et confier la pose à un professionnel compétent restent les meilleurs réflexes. Bien installée et correctement dimensionnée, la boîte de jonction se fait oublier. C’est précisément ce que l’on attend d’elle : assurer, pendant des décennies, un passage sûr et efficace de l’électricité solaire.
