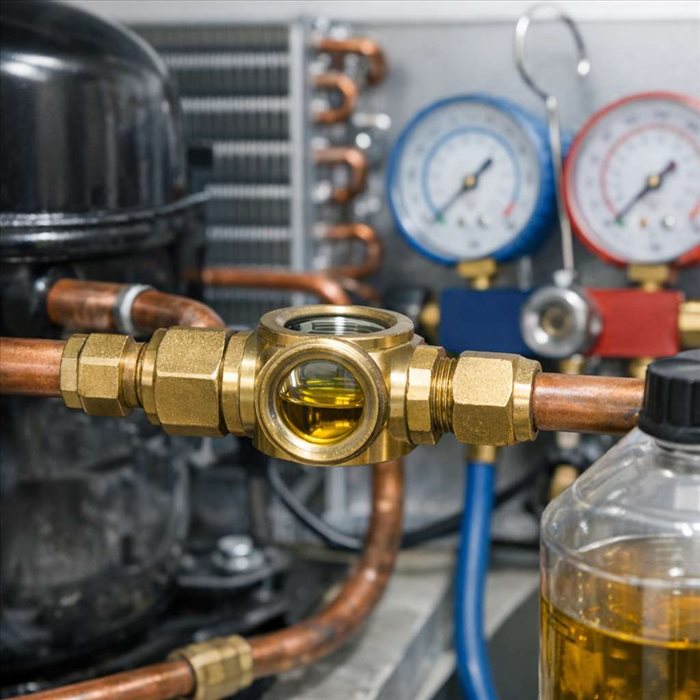

Dans un circuit frigorifique, l’huile n’est pas là par hasard. Elle protège le compresseur, limite l’usure mécanique et participe indirectement à la fiabilité de l’installation. Pourtant, une partie de cette huile quitte toujours le compresseur et circule avec le fluide frigorigène. Comprendre ce phénomène permet de mieux diagnostiquer les pannes, d’éviter les pertes de performance et de prolonger la durée de vie d’un système de froid ou de climatisation.
L’huile frigorifique a d’abord une mission mécanique : assurer la lubrification du compresseur. Dans cet organe central, des pièces mobiles travaillent à grande vitesse, sous pression et parfois à des températures élevées. Sans film d’huile suffisant, les frottements augmentent, les surfaces métalliques s’échauffent et l’usure peut devenir rapide.
Elle sert aussi à améliorer l’étanchéité interne de certains compresseurs, notamment entre les éléments en mouvement. Cette fonction limite les fuites internes de gaz comprimé et contribue au rendement de compression. Une huile adaptée aide donc à maintenir une pression de fonctionnement stable et un comportement régulier de l’installation.
Mais l’huile ne reste pas parfaitement confinée dans le carter du compresseur. Lors de la compression, une petite quantité est entraînée par le fluide frigorigène sous forme de fines gouttelettes ou de brouillard. Ce phénomène est normal : on parle souvent d’entraînement d’huile. Le véritable enjeu n’est donc pas d’empêcher toute circulation, mais de s’assurer que cette huile revienne correctement au compresseur.
Le fluide frigorigène circule à grande vitesse dans le circuit. En sortie de compresseur, le gaz chaud et sous haute pression peut emporter une fraction de l’huile présente sur les parois ou projetée par les mouvements internes. Même avec une conception soignée, ce transport est inévitable, surtout lorsque le compresseur fonctionne longtemps ou dans des conditions variables.
La quantité d’huile entraînée dépend de plusieurs paramètres : la technologie du compresseur, la vitesse du gaz, le niveau d’huile dans le carter, la température de refoulement et la compatibilité entre huile et fluide frigorigène. Une huile trop fluide, trop chaude ou mal adaptée peut être plus facilement transportée. À l’inverse, une huile trop visqueuse peut revenir difficilement, notamment dans les parties froides du circuit.
La miscibilité huile-fluide joue également un rôle déterminant. Certaines huiles se mélangent mieux avec certains réfrigérants, ce qui facilite leur déplacement dans les tuyauteries. Cette propriété doit être maîtrisée, car une huile qui circule bien doit aussi pouvoir se séparer et revenir au compresseur sans s’accumuler dans l’évaporateur ou le condenseur.
Une fois entraînée hors du compresseur, l’huile suit globalement le même parcours que le fluide frigorigène. Elle passe d’abord par la ligne de refoulement, puis traverse le condenseur, le détendeur et l’évaporateur avant de revenir par la ligne d’aspiration. Ce retour est indispensable pour maintenir une réserve d’huile suffisante dans le compresseur.
Dans le condenseur, le gaz chaud cède sa chaleur et se liquéfie. L’huile peut se déposer partiellement sur les parois ou rester entraînée avec le fluide. Les conditions de condensation influencent donc son comportement. La relation entre pression, température et échange thermique est détaillée dans cet article sur la notion de température de condensation, un paramètre important pour comprendre l’équilibre du circuit.
Après le détendeur, le fluide arrive dans l’évaporateur à basse pression et basse température. C’est souvent la zone la plus délicate pour l’huile, car elle peut y devenir plus visqueuse et se déplacer moins facilement. Si la vitesse du fluide est insuffisante, l’huile risque de stagner. Une accumulation dans l’évaporateur réduit les échanges thermiques et peut provoquer une baisse de puissance frigorifique.
Le compresseur a besoin d’un niveau d’huile correct en permanence. Si trop d’huile reste piégée dans le circuit, le carter se vide progressivement. Le compresseur peut alors fonctionner avec une lubrification insuffisante, ce qui augmente le risque de grippage, de surchauffe ou de rupture mécanique. Dans les cas graves, une casse compresseur peut survenir.
À l’inverse, un retour brutal d’huile peut aussi poser problème. Si une grande quantité revient soudainement, notamment après une longue période de fonctionnement à faible charge, le compresseur peut recevoir un mélange d’huile et de fluide liquide. Ce phénomène peut provoquer des coups de liquide, une dilution de l’huile ou des contraintes mécaniques anormales.
Le bon fonctionnement repose donc sur un équilibre : l’huile doit circuler suffisamment pour revenir, mais pas au point de perturber les échanges thermiques ou la compression. Les fabricants dimensionnent les circuits en tenant compte des vitesses minimales de gaz, des diamètres de tuyauteries, des pentes et des pièges à huile lorsque l’installation l’exige.
La circulation de l’huile dépend beaucoup de la conception du réseau frigorifique. Une tuyauterie trop large peut réduire la vitesse du fluide, donc sa capacité à entraîner l’huile. À l’inverse, une tuyauterie trop étroite augmente les pertes de charge et peut nuire au rendement global. Le dimensionnement doit donc concilier retour d’huile et performance énergétique.
Les installations avec de grandes longueurs de lignes, des dénivelés importants ou des fonctionnements à charge variable sont plus sensibles. Dans les montées verticales, par exemple, le fluide doit avoir une vitesse suffisante pour remonter l’huile. C’est pourquoi des siphons ou des doubles colonnes montantes peuvent être utilisés sur certains systèmes.
Les conditions d’exploitation ont aussi leur importance. Une faible charge thermique, un encrassement des échangeurs, un mauvais réglage de détente ou une température d’évaporation très basse peuvent modifier la vitesse du fluide et le comportement de l’huile. La présence de givre sur l’évaporateur peut également perturber les échanges ; les causes de ce phénomène sont expliquées dans cet article consacré à l’apparition du givre sur un évaporateur.
Toutes les huiles ne conviennent pas à tous les fluides frigorigènes. Les huiles minérales, alkylbenzènes, POE ou PAG présentent des caractéristiques différentes en matière de viscosité, de miscibilité, de stabilité chimique et de compatibilité avec les matériaux. Le choix doit respecter les préconisations du fabricant du compresseur et du fluide utilisé.
Avec de nombreux réfrigérants modernes, les huiles synthétiques de type POE sont fréquentes. Elles offrent une bonne miscibilité, mais elles sont aussi hygroscopiques, c’est-à-dire qu’elles absorbent facilement l’humidité. Une présence d’eau dans le circuit peut entraîner la formation d’acides, dégrader l’huile et fragiliser les composants. Le maintien d’un circuit propre et sec est donc essentiel.
La viscosité doit également être adaptée aux températures de fonctionnement. Une huile trop épaisse circule mal dans les zones froides ; une huile trop fluide protège moins bien les pièces en mouvement. Le bon compromis dépend du type de compresseur, du réfrigérant, de la plage de température et des conditions réelles d’utilisation.
Lors de la conception et de la maintenance, plusieurs points permettent de sécuriser le retour d’huile. Le premier est le respect du dimensionnement des tuyauteries. Les diamètres, les pentes et les longueurs ne sont pas choisis au hasard : ils conditionnent les vitesses de circulation et les pertes de charge. Une modification de réseau doit toujours préserver le retour correct au compresseur.
Les séparateurs d’huile peuvent être utilisés sur certaines installations, notamment lorsque les longueurs de tuyauteries sont importantes ou que le système fonctionne dans des conditions difficiles. Leur rôle est de récupérer une partie de l’huile en sortie de compresseur et de la renvoyer vers le carter. Ils ne suppriment pas toute circulation d’huile, mais limitent les risques d’accumulation dans le circuit.
La maintenance joue un rôle tout aussi important. Un contrôle régulier des pressions, des températures, de la surchauffe, du sous-refroidissement et de l’état des échangeurs permet de repérer les dérives. Une installation mal chargée, encrassée ou mal réglée peut perturber la circulation du fluide et donc celle de l’huile. Le diagnostic doit toujours s’appuyer sur plusieurs mesures, et non sur un seul symptôme.
L’huile circule dans un circuit frigorifique parce qu’elle est naturellement entraînée par le fluide frigorigène, surtout à la sortie du compresseur. Ce phénomène est normal et pris en compte dans la conception des installations. L’objectif n’est pas d’empêcher totalement cette circulation, mais de garantir un retour d’huile fiable vers le compresseur.
Lorsque cet équilibre est respecté, le compresseur reste correctement lubrifié, les échangeurs conservent leur efficacité et l’installation fonctionne de manière stable. En revanche, une mauvaise circulation de l’huile peut entraîner une perte de rendement, des bruits mécaniques, une surchauffe ou une panne coûteuse. Pour un système frigorifique durable, la qualité de l’huile, le choix du fluide, le dimensionnement des tuyauteries et la maintenance sont des facteurs indissociables.
