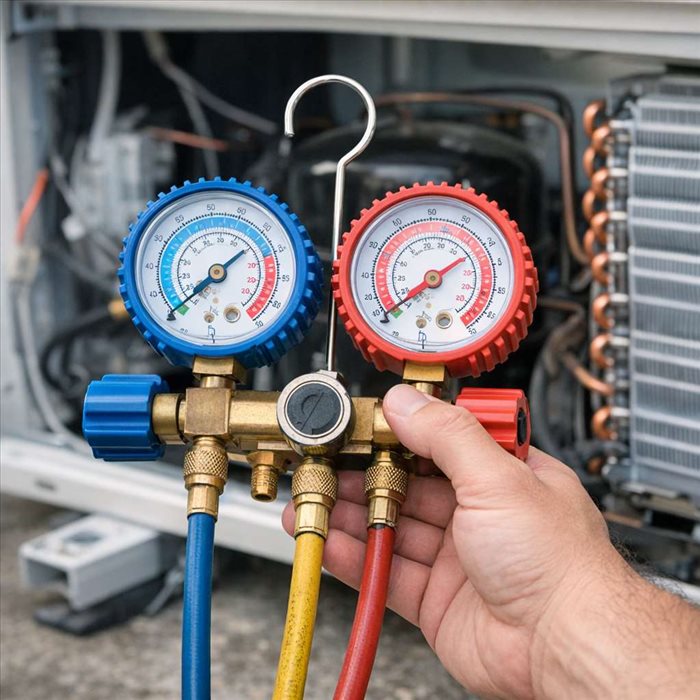

Lire les pressions d’un circuit frigorifique ne consiste pas seulement à regarder deux aiguilles sur un manifold. Derrière la haute pression et la basse pression, il faut comprendre l’équilibre entre température, fluide frigorigène, échange thermique, débit d’air ou d’eau, et état mécanique de l’installation. Une bonne interprétation permet de diagnostiquer plus vite une panne, d’éviter les erreurs de charge et de préserver le compresseur.
Dans un circuit frigorifique, les pressions indiquées par les manomètres correspondent à l’état du fluide à différents endroits du système. La basse pression, souvent appelée BP, se mesure côté aspiration, entre l’évaporateur et le compresseur. La haute pression, ou HP, se mesure côté refoulement, entre le compresseur et le condenseur.
Ces valeurs ne doivent jamais être interprétées seules. Elles dépendent du fluide frigorigène utilisé, car chaque fluide possède sa propre relation pression-température. Une pression considérée comme normale avec du R410A peut être totalement anormale avec du R134a ou du R32. C’est pourquoi le technicien doit toujours utiliser une échelle adaptée au fluide présent dans l’installation.
La pression traduit aussi une température de saturation. En clair, elle indique à quelle température le fluide change d’état, de liquide à vapeur ou de vapeur à liquide. Cette donnée est essentielle pour savoir si l’évaporateur capte correctement la chaleur et si le condenseur parvient à la rejeter efficacement.
Une erreur fréquente consiste à chercher une valeur fixe de BP ou de HP. En pratique, la bonne pression dépend d’abord des conditions de fonctionnement. Une climatisation en été, une chambre froide négative, une pompe à chaleur en hiver ou un groupe d’eau glacée ne travaillent pas aux mêmes températures, ni avec les mêmes écarts.
La température extérieure influence fortement la pression de condensation. Plus l’air autour du condenseur est chaud, plus la HP augmente. À l’inverse, par temps froid, la HP peut naturellement baisser, surtout si le système ne dispose pas d’une régulation de pression de condensation. Côté évaporateur, la BP varie selon la température de l’air ou de l’eau à refroidir.
Le débit joue également un rôle majeur. Un filtre encrassé, un ventilateur fatigué ou une batterie sale modifient l’échange thermique. Le résultat peut se lire immédiatement sur les pressions. C’est pourquoi une mesure fiable impose de contrôler le débit d’air, l’état des échangeurs et les températures d’entrée et de sortie.
La basse pression donne une indication sur la manière dont l’évaporateur est alimenté et sur sa capacité à absorber la chaleur. Une BP trop basse peut signaler un manque de fluide, un détendeur trop fermé, un filtre déshydrateur bouché ou un évaporateur insuffisamment alimenté en air. Elle peut aussi traduire une charge thermique trop faible, par exemple lorsque la température de la pièce est déjà basse.
Une BP trop élevée n’a pas la même signification. Elle peut provenir d’une surcharge thermique, d’un compresseur usé, d’un détendeur trop ouvert ou d’une mauvaise fermeture des clapets du compresseur. Dans ce cas, le fluide revient à une pression supérieure à la normale, mais cela ne signifie pas toujours que le circuit est trop chargé.
Pour interpréter correctement la BP, il faut la relier à la température d’évaporation. Par exemple, sur une climatisation, une température d’évaporation trop basse peut provoquer du givre sur la batterie. Sur une installation frigorifique, elle peut indiquer un risque de prise en glace ou une alimentation insuffisante de l’évaporateur.
La haute pression renseigne sur la capacité du condenseur à évacuer la chaleur. Une HP trop élevée peut être causée par un condenseur encrassé, un manque de ventilation, une température extérieure élevée, une surcharge de fluide ou la présence d’incondensables dans le circuit. Elle peut entraîner une surconsommation électrique, une coupure pressostat ou une usure accélérée du compresseur.
Une HP trop basse peut, à l’inverse, indiquer une faible charge thermique, un manque de fluide, une température extérieure très basse ou un défaut de régulation. Sur certains systèmes, une HP insuffisante perturbe le détendeur, car celui-ci a besoin d’un différentiel de pression suffisant pour fonctionner correctement.
La HP doit toujours être comparée à la température de l’air ou de l’eau qui refroidit le condenseur. L’écart entre la température de condensation et la température du fluide de refroidissement permet d’évaluer la qualité de l’échange. Pour approfondir cette logique, la notion de différence de température dans un échangeur aide à mieux comprendre les performances réelles d’un condenseur ou d’un évaporateur.
Les pressions seules ne suffisent pas. Deux mesures complémentaires sont indispensables : la surchauffe et le sous-refroidissement. Elles permettent de savoir si le fluide circule correctement et si l’installation contient la bonne quantité de réfrigérant.
La surchauffe se mesure en sortie d’évaporateur, côté aspiration. Elle correspond à l’écart entre la température réelle du tube et la température d’évaporation lue sur le manomètre. Une surchauffe trop élevée indique souvent un évaporateur sous-alimenté : manque de fluide, restriction, détendeur mal réglé. Une surchauffe trop faible peut signaler un retour de liquide, situation dangereuse pour le compresseur.
Le sous-refroidissement se mesure en sortie de condenseur ou de bouteille liquide. Il correspond à l’écart entre la température de condensation et la température réelle du liquide. Un sous-refroidissement élevé peut accompagner une surcharge ou une accumulation de liquide. Un sous-refroidissement faible peut révéler un manque de fluide ou une condensation incomplète.
Lorsque les mesures sont cohérentes, les pressions racontent une histoire assez précise. Encore faut-il les comparer aux températures, à l’intensité du compresseur, au comportement du détendeur et à l’état général du système. Voici quelques situations fréquentes à examiner avec méthode :
Ces combinaisons sont des repères, pas des verdicts automatiques. Un même symptôme peut avoir plusieurs causes. Par exemple, une HP élevée peut venir d’une surcharge, mais aussi d’un condenseur obstrué. Avant d’ajouter ou de retirer du fluide, il faut donc vérifier les conditions de fonctionnement et l’état des composants.
Le compresseur est au centre de l’interprétation des pressions. S’il ne comprime plus correctement, la différence entre BP et HP se réduit. On observe parfois une aspiration anormalement haute et un refoulement trop bas. Ce comportement peut révéler des clapets endommagés, une usure interne ou un problème électrique affectant le fonctionnement du moteur.
L’huile influence aussi la fiabilité du diagnostic. Elle assure la lubrification, mais elle circule en petite quantité avec le fluide. Une mauvaise migration d’huile peut perturber les échanges, gêner certains organes et fragiliser le compresseur. Le rôle de l’huile dans le circuit frigorifique explique pourquoi ce paramètre ne doit pas être négligé lors d’une analyse de fonctionnement.
Un retour de liquide est particulièrement critique. Si la surchauffe est trop faible, le compresseur peut aspirer du fluide non vaporisé. Cela provoque des coups de liquide, un lessivage de l’huile et des dommages mécaniques. La pression peut alors sembler acceptable, alors que le risque de casse est réel.
Une interprétation fiable commence par une mesure correcte. Le circuit doit fonctionner depuis suffisamment longtemps pour être stabilisé. Les échangeurs doivent être propres, les ventilateurs opérationnels, les filtres non colmatés et les sondes correctement placées. Une mesure prise juste après le démarrage peut être trompeuse.
Il faut aussi utiliser un matériel adapté : manifold en bon état, flexibles compatibles, thermomètres précis et tableau pression-température du bon fluide. Sur les fluides à glissement, comme certains mélanges, il convient de choisir la bonne référence de température selon que l’on analyse l’évaporation ou la condensation.
La sécurité reste prioritaire. Les circuits frigorifiques fonctionnent parfois à des pressions élevées. Une erreur de manipulation peut provoquer une fuite, une brûlure par froid intense ou une projection d’huile. Le port d’équipements adaptés et le respect des procédures sont des précautions indispensables, en particulier lors du raccordement ou de la récupération du fluide.
Interpréter les pressions d’un circuit frigorifique revient à croiser plusieurs indices : BP, HP, températures, surchauffe, sous-refroidissement, intensité électrique et état des échangeurs. Une pression isolée ne donne qu’une information partielle. C’est l’ensemble des mesures qui permet de distinguer un simple manque de charge d’un problème de ventilation, de détente ou de compression.
La méthode la plus fiable consiste à partir des symptômes, puis à vérifier chaque hypothèse sans précipitation. Avant toute intervention sur la charge, il faut contrôler l’échange thermique, le débit, la propreté des batteries et le fonctionnement des organes de régulation. Cette approche évite les corrections inutiles et limite les risques pour l’installation.
En résumé, les pressions sont un excellent outil de diagnostic, à condition de les lire avec contexte. Associées à la température de saturation, à la surchauffe et au sous-refroidissement, elles permettent d’évaluer la santé d’un circuit frigorifique avec précision. C’est cette lecture globale qui fait la différence entre une simple mesure et un véritable diagnostic technique.
