Dans un échangeur frigorifique, quelques degrés peuvent faire toute la différence entre une installation performante et un système énergivore. Le pincement thermique, souvent discret dans les discussions techniques, joue pourtant un rôle central dans le rendement, le dimensionnement et la stabilité d’un circuit frigorifique.
Le pincement thermique désigne le plus faible écart de température entre deux fluides qui échangent de la chaleur dans un échangeur. Dans un système frigorifique, il s’agit généralement de l’écart minimal entre le fluide frigorigène et le fluide à refroidir ou à chauffer, selon que l’on parle d’un évaporateur, d’un condenseur ou d’un échangeur intermédiaire.
Concrètement, un échangeur frigorifique ne permet jamais un transfert de chaleur parfait. Pour que la chaleur passe d’un fluide à l’autre, il faut toujours une différence de température. Le pincement représente donc la limite la plus serrée de cet échange. Plus cet écart est faible, plus l’échangeur exploite finement les températures disponibles, mais plus sa conception devient exigeante.
Dans un évaporateur, par exemple, le pincement peut correspondre à l’écart entre la température de sortie de l’eau glacée et la température d’évaporation du fluide frigorigène. Dans un condenseur, il peut se situer entre la température de condensation et la température de sortie de l’eau ou de l’air de refroidissement. Cette notion est essentielle pour comprendre la performance réelle d’une installation frigorifique.
Le pincement thermique influence directement la quantité d’énergie nécessaire pour produire du froid ou rejeter de la chaleur. Un pincement trop élevé signifie que l’échangeur travaille avec un grand écart de température. Cela peut sembler confortable pour transférer la chaleur, mais cela impose souvent au compresseur de fonctionner dans des conditions moins favorables.
À l’inverse, un pincement faible permet de rapprocher les températures des fluides. Dans de nombreux cas, cela améliore le rendement énergétique, car la machine frigorifique peut fonctionner avec une température d’évaporation plus haute ou une température de condensation plus basse. Ces deux effets réduisent l’effort demandé au compresseur, qui est généralement le principal consommateur d’électricité du système.
Le sujet est particulièrement sensible côté condenseur. Une température de condensation excessive pénalise fortement le rendement. Pour approfondir ce point, la notion de pression et température côté rejet de chaleur permet de mieux comprendre l’impact du condenseur sur la consommation globale d’un groupe frigorifique.
Le pincement thermique sert aussi d’indicateur de diagnostic. Lorsqu’il s’écarte des valeurs attendues, il peut révéler un échangeur encrassé, un débit d’eau insuffisant, un manque de fluide frigorigène, une mauvaise répartition de l’air ou encore un problème de régulation. C’est donc un signal technique précieux pour les frigoristes et les exploitants.
Le pincement n’apparaît pas toujours au même endroit. Sa position dépend du type d’échangeur, du sens de circulation des fluides et du changement d’état éventuel du fluide frigorigène. Dans un échangeur à contre-courant, les deux fluides circulent en sens inverse, ce qui favorise généralement un meilleur rapprochement des températures. Dans un échangeur à co-courant, le pincement se manifeste souvent plus rapidement, car les fluides évoluent dans le même sens.
Dans un évaporateur, le fluide frigorigène absorbe de la chaleur et s’évapore à une température relativement stable, du moins dans la zone de changement d’état. Le fluide secondaire, comme l’eau glycolée ou l’air, se refroidit progressivement. Le pincement se repère alors au point où l’écart entre ces deux températures est le plus faible. Cette valeur conditionne en partie la température d’évaporation possible.
Dans un condenseur, le fluide frigorigène rejette de la chaleur et se condense. Le fluide de refroidissement, air ou eau, se réchauffe. Le pincement peut être observé entre la température de condensation et la température de sortie du fluide de refroidissement. Un écart trop important peut traduire un échange insuffisant ou un dimensionnement peu optimisé.
Dans les échangeurs à plaques, les batteries à ailettes ou les évaporateurs multitubulaires, la valeur du pincement dépend également de la surface d’échange, de la vitesse des fluides, de l’état des parois et de la qualité du contact thermique. Même une fine couche de dépôt peut modifier sensiblement le transfert de chaleur.
Un pincement faible est souvent associé à un échangeur performant, car il indique que les températures des deux fluides se rapprochent efficacement. Cependant, il ne faut pas le considérer isolément. Un pincement très faible peut nécessiter une surface d’échange importante, donc un équipement plus coûteux, plus volumineux ou plus sensible aux variations de débit.
Un pincement élevé, de son côté, peut indiquer que l’échangeur n’exploite pas pleinement le potentiel thermique disponible. Dans une installation existante, il peut être le signe d’un défaut d’exploitation. Un condenseur encrassé, une batterie extérieure obstruée par des poussières ou un débit d’eau trop bas peuvent augmenter l’écart de température et dégrader le coefficient de performance.
Il faut donc interpréter le pincement en tenant compte du contexte. Les valeurs acceptables ne sont pas les mêmes pour une chambre froide, une pompe à chaleur, un groupe d’eau glacée ou une installation industrielle. Les contraintes de température, de sécurité, de coût et de maintenance orientent toujours le choix de conception.

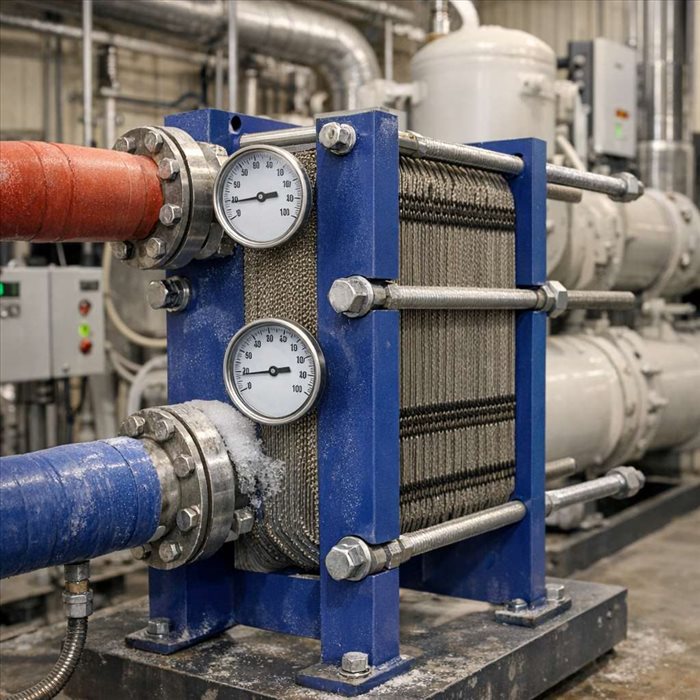

Le premier facteur est la surface d’échange. Plus elle est grande, plus l’échangeur peut transférer de chaleur avec un faible écart de température. C’est la raison pour laquelle les échangeurs à plaques, très compacts et efficaces, sont souvent utilisés lorsque l’on recherche un écart thermique réduit.
Le débit des fluides joue également un rôle majeur. Un débit trop faible limite le transport de chaleur et peut accroître les écarts de température. Un débit trop élevé peut améliorer l’échange jusqu’à un certain point, mais il augmente aussi les pertes de charge et la consommation des pompes ou ventilateurs. Le bon compromis dépend donc de l’ensemble du système.
L’état de propreté de l’échangeur est un autre élément déterminant. Tartre, boues, poussières, huile ou givre ajoutent une résistance thermique entre les fluides. Dans un circuit frigorifique, la présence d’huile est normale, mais sa répartition doit rester maîtrisée. Le rôle de l’huile entraînée avec le fluide frigorigène aide à comprendre pourquoi la lubrification du compresseur peut aussi influencer les échanges thermiques.
Enfin, la nature des fluides et leurs propriétés physiques comptent beaucoup. La viscosité, la conductivité thermique, la chaleur spécifique et les conditions de changement d’état modifient la capacité de l’échangeur à transférer l’énergie. Le choix du fluide frigorigène, du fluide secondaire et du régime de fonctionnement a donc un impact direct sur le pincement mesuré.
La mesure du pincement repose sur des relevés de température fiables. Il faut connaître les températures d’entrée et de sortie des fluides ainsi que, dans le cas du fluide frigorigène, les températures liées aux pressions d’évaporation ou de condensation. Une mauvaise position de sonde ou un capteur mal étalonné peut entraîner une interprétation erronée.
Sur le terrain, le frigoriste compare souvent les valeurs mesurées aux données constructeur ou aux performances attendues. Pour un évaporateur, il observe notamment la température du fluide refroidi et la température d’évaporation. Pour un condenseur, il examine la température du fluide de refroidissement et la température de condensation. L’objectif est d’évaluer si l’échangeur travaille dans une plage cohérente.
Il est important de ne pas confondre pincement thermique, surchauffe et sous-refroidissement. La surchauffe concerne la vapeur en sortie d’évaporateur, tandis que le sous-refroidissement concerne le liquide en sortie de condenseur. Le pincement, lui, décrit l’écart minimal entre deux fluides dans l’échangeur. Ces notions sont liées, mais elles ne mesurent pas le même phénomène.
Une estimation rigoureuse peut aussi s’appuyer sur le bilan thermique, les débits et les puissances échangées. Dans les installations critiques, les exploitants utilisent parfois un suivi continu pour détecter les dérives. Une augmentation progressive du pincement peut alors signaler un besoin de nettoyage ou un réglage à revoir avant que la consommation ne s’envole.
Le pincement thermique est un paramètre de dimensionnement essentiel. Choisir un pincement très faible implique souvent d’augmenter la surface d’échange, ce qui renchérit l’équipement. Choisir un pincement plus large réduit parfois le coût initial, mais peut imposer des températures de fonctionnement moins favorables et donc accroître la facture énergétique.
Dans une approche de performance globale, le bon choix n’est pas toujours le pincement le plus faible possible. Il s’agit plutôt de trouver un équilibre entre investissement, consommation, encombrement, maintenance et stabilité de fonctionnement. Un échangeur bien dimensionné permet au compresseur de fonctionner avec un écart de pression plus limité, ce qui améliore la performance saisonnière.
Cette logique est particulièrement importante dans les installations fonctionnant de nombreuses heures par an : froid commercial, process industriel, entrepôts frigorifiques, climatisation collective ou pompes à chaleur. Sur ces équipements, quelques degrés de pincement peuvent représenter des économies significatives sur la durée de vie de l’installation.
Le pincement thermique n’est donc pas un détail réservé aux calculs de bureau d’études. C’est un indicateur concret, directement lié au rendement, à la fiabilité et au coût d’exploitation. Bien le comprendre permet de mieux diagnostiquer un échangeur frigorifique, d’optimiser les réglages et de prendre des décisions plus pertinentes lors d’un remplacement ou d’un entretien.
Le pincement thermique correspond au plus petit écart de température entre deux fluides dans un échangeur. Dans un circuit frigorifique, il influence la température d’évaporation, la température de condensation, la consommation du compresseur et la capacité réelle de l’équipement. Un pincement maîtrisé contribue à une installation plus efficace et plus stable.
Son interprétation demande toutefois de la méthode. Il faut tenir compte du type d’échangeur, des débits, de l’état d’encrassement, des pressions et des températures mesurées. Utilisé correctement, le pincement thermique devient un outil simple mais puissant pour évaluer la santé d’un échangeur et améliorer la performance frigorifique au quotidien.
