Dans l’industrie, certains besoins de refroidissement dépassent largement les capacités d’une installation frigorifique classique. Pour atteindre des températures très basses de manière fiable, on utilise alors une architecture particulière : le cycle frigorifique en cascade. Son principe repose sur plusieurs circuits qui travaillent ensemble, chacun dans une plage de température adaptée.

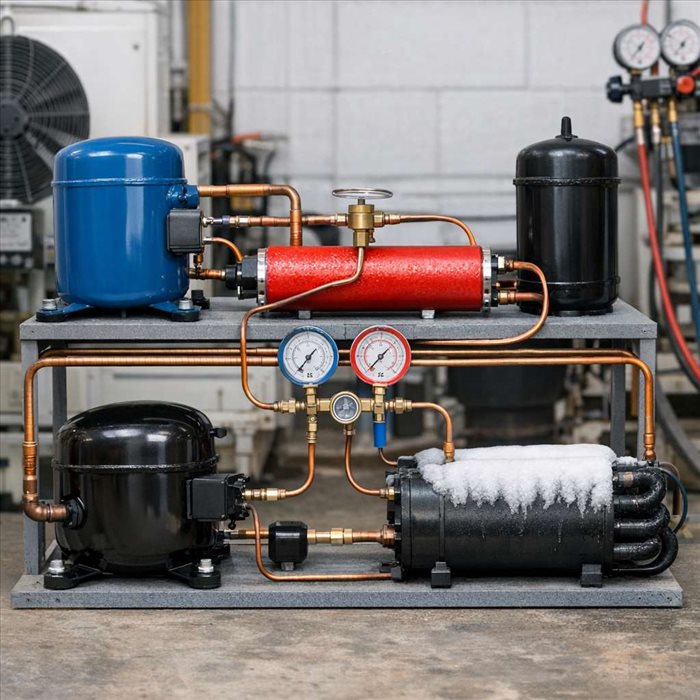

Un cycle frigorifique en cascade est une installation composée de deux, parfois trois, circuits frigorifiques distincts. Chaque circuit possède son propre compresseur, son condenseur, son détendeur et son évaporateur. La différence avec un système standard tient à la manière dont ces circuits sont reliés : ils échangent de la chaleur entre eux au moyen d’un échangeur intermédiaire, souvent appelé échangeur cascade.
Dans une installation frigorifique classique, un seul fluide frigorigène assure tout le transfert thermique, depuis la zone froide jusqu’au rejet de chaleur vers l’extérieur. Cette solution fonctionne très bien pour de nombreuses applications, comme la climatisation, la réfrigération commerciale ou certaines pompes à chaleur. En revanche, lorsque l’on cherche à atteindre des températures très basses, par exemple -40 °C, -60 °C ou moins, le cycle simple devient moins performant, plus contraignant et parfois techniquement limité.
Le système en cascade répond à cette difficulté en répartissant le travail. Un premier circuit, dit étage basse température, capte la chaleur dans l’enceinte à refroidir. Un second circuit, appelé étage haute température, évacue ensuite cette chaleur vers l’air extérieur, l’eau de refroidissement ou un autre milieu de rejet. Entre les deux, l’échangeur cascade joue un rôle central : il sert à la fois de condenseur pour le circuit basse température et d’évaporateur pour le circuit haute température.
L’étage basse température est celui qui travaille au plus près du besoin final. Il peut refroidir une chambre d’essais climatiques, un congélateur industriel, un procédé pharmaceutique ou une application de laboratoire. Son fluide frigorigène est choisi pour rester performant à très basse pression d’évaporation, sans imposer des contraintes excessives au compresseur.
Dans cet étage, le fluide s’évapore en absorbant la chaleur du milieu à refroidir. Il est ensuite comprimé, puis dirigé vers l’échangeur cascade où il se condense. Au lieu de rejeter directement sa chaleur vers l’ambiance, il la transmet au second circuit. Cette étape permet de maintenir des conditions de fonctionnement plus réalistes que dans un système unique cherchant à couvrir tout l’écart de température.
L’étage haute température prend ensuite le relais. Son évaporateur est précisément l’autre côté de l’échangeur cascade. Il absorbe la chaleur cédée par le circuit basse température, puis le compresseur élève la pression et la température du fluide. La chaleur est enfin rejetée dans un condenseur classique. Cet étage fonctionne souvent dans une plage plus proche de celle d’un système frigorifique courant, ce qui améliore la stabilité de fonctionnement.
L’un des intérêts majeurs du cycle en cascade est de pouvoir employer des fluides frigorigènes adaptés à chaque niveau de température. Un fluide performant à très basse température n’est pas toujours idéal pour rejeter de la chaleur à température ambiante. À l’inverse, un fluide courant en réfrigération positive peut devenir peu efficace ou difficile à exploiter dans des conditions de froid extrême.
Dans le circuit basse température, on recherche un fluide capable de s’évaporer correctement à des températures très négatives, avec des pressions compatibles avec les composants disponibles. Dans le circuit haute température, le fluide doit offrir un bon rendement lors du rejet de chaleur, tout en respectant les contraintes environnementales et réglementaires. Le choix dépend de nombreux facteurs : température visée, puissance frigorifique, sécurité, coût, disponibilité et impact climatique.
Historiquement, certaines installations ont utilisé des fluides à fort potentiel de réchauffement global. Les conceptions récentes privilégient davantage des solutions à plus faible impact, lorsque l’application le permet. Le dioxyde de carbone, les hydrocarbures ou certains fluides de nouvelle génération peuvent entrer dans la composition d’un système en cascade, sous réserve d’une conception rigoureuse et d’une analyse de risques adaptée.
L’échangeur cascade est l’élément qui relie thermiquement les deux circuits sans mélanger les fluides. D’un côté, le fluide basse température s’y condense ; de l’autre, le fluide haute température s’y évapore. Son dimensionnement influence directement le rendement global, car il détermine l’écart de température nécessaire pour transférer la chaleur entre les deux étages.
Plus cet écart est faible, plus le système peut être performant, mais plus l’échangeur doit être efficace et correctement dimensionné. En pratique, il faut trouver un équilibre entre performance, coût, encombrement et stabilité. La notion de différence minimale de température dans un échangeur aide à comprendre pourquoi quelques degrés peuvent modifier sensiblement le comportement d’une installation frigorifique.
Un échangeur mal dimensionné peut entraîner une pression de condensation trop élevée sur l’étage basse température ou une évaporation insuffisante sur l’étage haute température. Dans les deux cas, les compresseurs travaillent dans de mauvaises conditions. La surveillance des températures d’entrée et de sortie, des pressions et des surchauffes permet donc de préserver le rendement énergétique et la fiabilité de l’ensemble.
Le fonctionnement peut sembler complexe, mais il suit une logique assez claire. Chaque étage réalise un cycle frigorifique complet, tandis que l’échangeur cascade assure la transmission de chaleur entre les deux. Pour résumer le processus, on peut distinguer les étapes suivantes :
Cette organisation permet d’éviter qu’un seul compresseur doive gérer un rapport de compression trop élevé. Or, plus ce rapport augmente, plus le rendement diminue et plus les températures de refoulement peuvent devenir critiques. Le cycle en cascade limite ces contraintes en fractionnant l’effort thermique entre deux machines, ce qui améliore souvent la durabilité des composants.
Les cycles frigorifiques en cascade sont utilisés lorsque les températures demandées sont trop basses pour un cycle simple efficace. On les retrouve dans les congélateurs très basse température, les bancs d’essais industriels, la conservation d’échantillons biologiques, certains procédés chimiques, la lyophilisation ou encore la recherche scientifique. Dans ces contextes, la priorité est souvent la précision thermique autant que la puissance frigorifique.
Le secteur agroalimentaire peut aussi recourir à ces systèmes pour la surgélation rapide, notamment lorsque la qualité du produit dépend d’une descente en température maîtrisée. En laboratoire, ils permettent de maintenir des enceintes à des niveaux stables pendant de longues périodes. Dans l’industrie, ils servent à reproduire des conditions climatiques extrêmes pour tester des matériaux, des batteries, des composants électroniques ou des équipements destinés à fonctionner dans des environnements sévères.
La mise en œuvre reste toutefois plus coûteuse et plus exigeante qu’une installation standard. Deux circuits signifient davantage de composants, de régulation, de contrôles d’étanchéité et d’opérations de maintenance. Le recours à une cascade se justifie donc principalement lorsque le besoin de froid atteint un niveau où les solutions classiques deviennent insuffisantes ou trop énergivores.
Un cycle en cascade demande une régulation précise. Les deux étages doivent fonctionner de manière coordonnée : si l’étage haute température ne parvient pas à absorber la chaleur transmise par l’étage basse température, l’échangeur cascade se déséquilibre. À l’inverse, un étage basse température mal alimenté peut provoquer une baisse excessive de pression, une instabilité du détendeur ou un retour de liquide dangereux pour le compresseur.
Les pressions constituent donc des indicateurs essentiels. Elles renseignent sur les températures d’évaporation et de condensation, mais aussi sur l’état de charge, les conditions d’échange et les éventuelles anomalies. Pour interpréter correctement ces mesures, il faut les relier aux températures observées et au fluide utilisé ; l’analyse des pressions d’un circuit frigorifique permet notamment d’éviter des diagnostics trop rapides.
La sécurité est également un point majeur. Selon les fluides choisis, il peut exister des contraintes liées à la pression, à l’inflammabilité, à la toxicité ou à la ventilation du local technique. Les installations doivent intégrer des pressostats, soupapes, sondes, automatismes de dégivrage si nécessaire et protections électriques. Une maintenance régulière réduit les risques de perte de performance, de fuite ou de défaillance compresseur.
Le premier avantage est la capacité à atteindre des températures très basses avec une meilleure maîtrise technique. En divisant le travail entre deux étages, le système limite les rapports de compression extrêmes et maintient chaque fluide dans une plage plus favorable. Cette architecture peut offrir un bon niveau de performance lorsque le dimensionnement est soigné et que les conditions d’exploitation restent stables.
Le cycle en cascade permet aussi de choisir des fluides spécialisés, ce qui élargit les possibilités de conception. Il améliore la fiabilité dans les applications où un cycle simple serait trop sollicité. Pour les besoins critiques, il peut être associé à des dispositifs de secours, des alarmes et une supervision afin de garantir une continuité de froid.
Ses limites sont principalement économiques et techniques. L’investissement initial est plus élevé, la maintenance demande des compétences solides et la régulation doit être finement paramétrée. Le système occupe aussi plus de place qu’un groupe classique. Enfin, la performance réelle dépend fortement de l’échangeur cascade, de la propreté des échangeurs, de la charge en fluide, de l’isolation et des conditions de rejet thermique.
Un cycle frigorifique en cascade fonctionne comme l’association de deux circuits frigorifiques reliés par un échangeur intermédiaire. L’étage basse température capte la chaleur de l’application, tandis que l’étage haute température la rejette vers l’extérieur. Cette organisation permet d’atteindre des niveaux de froid que les systèmes classiques gèrent difficilement, tout en préservant les compresseurs et la performance globale.
Son efficacité repose sur trois piliers : le bon choix des fluides, le dimensionnement de l’échangeur cascade et une régulation cohérente entre les deux étages. Bien conçu, ce type d’installation offre une solution robuste pour le froid extrême. Mal réglé ou insuffisamment entretenu, il peut en revanche perdre rapidement en rendement. C’est pourquoi le cycle en cascade reste une technologie spécialisée, précieuse dans les applications où la maîtrise du très basse température est indispensable.
