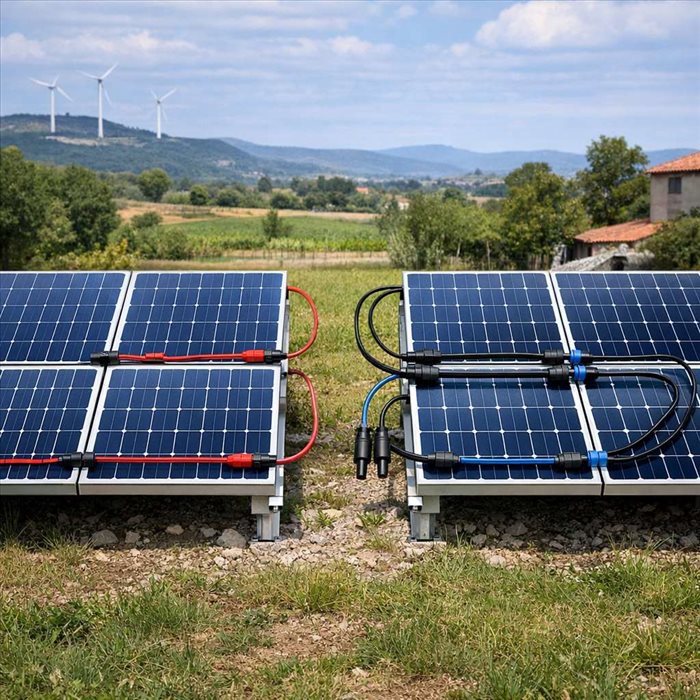

Dans une installation photovoltaïque, le choix du câblage n’est pas un simple détail technique. Relier des panneaux solaires en série ou en parallèle influence la tension, l’intensité, le rendement, la sécurité et même la compatibilité avec l’onduleur. Comprendre ces deux modes de branchement permet d’éviter les erreurs de dimensionnement et d’obtenir une production solaire plus stable, adaptée aux besoins réels du logement.
Un panneau solaire produit du courant continu. Pris seul, il délivre une tension et une intensité limitées, indiquées sur sa fiche technique. Pour alimenter une maison, recharger une batterie ou injecter de l’électricité sur le réseau, plusieurs modules sont donc associés. C’est là qu’intervient le choix entre branchement en série, branchement en parallèle ou combinaison des deux.
Ce choix n’a rien d’anodin. Il détermine la façon dont les tensions et les courants s’additionnent. Il doit aussi respecter les plages de fonctionnement de l’onduleur, du micro-onduleur, du régulateur de charge ou du système de batteries. Un câblage mal pensé peut réduire la production, provoquer des coupures ou exposer certains composants à une tension excessive.
Dans une installation bien conçue, le raccordement des modules tient compte de la puissance totale souhaitée, de l’orientation des panneaux, des ombres éventuelles, de la température locale et des caractéristiques électriques du matériel. Autrement dit, la question n’est pas seulement de savoir si les panneaux peuvent être reliés ensemble, mais de déterminer comment les relier efficacement.
Relier des panneaux solaires en série consiste à connecter la borne positive d’un module à la borne négative du suivant. Dans cette configuration, les tensions s’additionnent tandis que l’intensité reste identique à celle du panneau le plus faible. Par exemple, trois panneaux de 40 V et 10 A branchés en série fourniront environ 120 V pour 10 A.
Ce type de montage est fréquent dans les installations raccordées à un onduleur central ou à un optimiseur. L’intérêt principal est d’obtenir une tension suffisante pour que l’onduleur démarre et fonctionne dans sa plage optimale. Une tension plus élevée permet aussi de limiter les pertes liées au transport du courant, notamment lorsque les câbles parcourent une certaine distance entre les panneaux et les équipements électriques.
Le branchement en série présente toutefois une limite importante : les panneaux sont dépendants les uns des autres. Si un module est ombragé, encrassé ou moins performant, toute la chaîne peut être affectée. Les diodes de dérivation intégrées aux panneaux réduisent ce phénomène, mais ne l’annulent pas totalement. En cas d’ombrage partiel régulier, il faut donc évaluer l’intérêt d’un autre schéma de câblage ou d’équipements comme les optimiseurs.
La série impose aussi une vigilance particulière sur la tension maximale admissible. À froid, un panneau photovoltaïque peut produire une tension supérieure à sa valeur nominale. Si plusieurs modules sont connectés, la tension totale peut dépasser les limites de l’onduleur ou les règles de sécurité de l’installation. C’est une raison majeure pour laquelle le dimensionnement doit être réalisé avec précision.
Dans un branchement en parallèle, les bornes positives des panneaux sont reliées entre elles, tout comme les bornes négatives. Ici, la tension reste identique à celle d’un seul panneau, tandis que les intensités s’additionnent. Trois panneaux de 40 V et 10 A en parallèle fourniront donc environ 40 V pour 30 A.
Cette configuration est souvent utilisée lorsque l’on souhaite conserver une tension relativement basse, par exemple dans certains systèmes autonomes avec batteries ou dans des installations fonctionnant avec un régulateur de charge adapté. Elle peut également mieux tolérer certaines différences de production entre modules, car un panneau partiellement ombragé n’entraîne pas nécessairement la même baisse globale qu’une chaîne en série.
Le parallèle a cependant ses propres contraintes. Comme l’intensité augmente, les câbles, protections et connecteurs doivent être dimensionnés en conséquence. Une intensité trop forte dans un câble inadapté peut provoquer un échauffement et des pertes. Il faut donc prévoir des sections de câble suffisantes, des fusibles ou disjoncteurs appropriés, ainsi qu’une organisation claire des connexions.
Ce montage nécessite également une bonne homogénéité entre les panneaux. Même si le parallèle tolère mieux certaines variations, il reste préférable d’associer des modules de même puissance, de même tension et de technologie comparable. Mélanger des panneaux très différents peut compliquer le fonctionnement du système et limiter le rendement global.
Le choix dépend d’abord du matériel installé. Un onduleur central impose une plage de tension précise, avec une tension minimale de démarrage et une tension maximale à ne jamais dépasser. Un régulateur MPPT destiné à des batteries aura aussi ses propres limites. Avant de raccorder les panneaux, il faut donc vérifier les données techniques du fabricant et calculer la configuration compatible.
L’environnement joue également un rôle central. Une toiture bien orientée, sans ombre, se prête souvent à des chaînes en série. À l’inverse, une toiture avec plusieurs pans, des obstacles ou des ombrages intermittents demande une approche plus fine. Les différences d’exposition peuvent justifier des circuits séparés, des micro-onduleurs ou un découpage en plusieurs strings.
Dans de nombreuses installations, la solution retenue n’est pas strictement série ou parallèle, mais un montage mixte. Les panneaux sont regroupés en chaînes, puis ces chaînes peuvent être associées selon les besoins. Cette méthode permet d’ajuster la tension et l’intensité pour atteindre la puissance photovoltaïque recherchée tout en restant dans les limites du matériel.
Les performances d’un champ solaire ne dépendent pas seulement du câblage. L’ombrage, même limité, peut avoir un effet sensible, surtout sur un montage en série. Une cheminée, une antenne, une branche ou une salissure persistante peuvent réduire la production d’un module et perturber une partie de la chaîne. Dans certains cas, ces déséquilibres favorisent l’apparition de zones de surchauffe appelées hotspots.
Ces points chauds peuvent endommager durablement un panneau si le problème n’est pas traité. Un défaut localisé, une cellule masquée ou une connexion interne dégradée peuvent en être la cause. Pour mieux identifier ce phénomène, les signes visuels et thermiques associés aux zones anormalement chaudes sur un module permettent de comprendre pourquoi une surveillance régulière reste utile.
La température influence aussi la tension délivrée par les panneaux. Lorsqu’il fait froid, la tension augmente ; lorsqu’il fait chaud, elle baisse. Cette variation doit être prise en compte, en particulier pour les montages en série où les tensions s’additionnent. Le comportement électrique des panneaux selon la chaleur explique pourquoi un dimensionnement réalisé uniquement avec des valeurs standard peut être insuffisant.
Une installation fiable doit donc intégrer les conditions réelles du site : températures minimales et maximales, orientation, inclinaison, ombrages saisonniers, ventilation sous les panneaux et qualité des composants. Ces éléments permettent de préserver la production annuelle et de limiter les risques liés à une configuration électrique inadaptée.
L’onduleur est l’un des éléments qui dictent le plus le choix du raccordement. Il convertit le courant continu produit par les panneaux en courant alternatif utilisable dans le logement ou injectable sur le réseau. Pour fonctionner correctement, il doit recevoir une tension située dans sa plage MPPT. Si la tension est trop basse, il peut ne pas démarrer ; si elle est trop haute, il peut se mettre en sécurité ou être endommagé.
Dans une installation avec batteries, le raisonnement est légèrement différent. Le régulateur de charge doit convertir l’énergie produite vers la tension du parc batterie, par exemple 12 V, 24 V ou 48 V selon les systèmes. Les régulateurs MPPT modernes acceptent souvent des tensions d’entrée élevées, ce qui rend le branchement en série intéressant, mais toujours dans le respect de la tension maximale d’entrée.
Les protections électriques sont également essentielles. En parallèle, l’augmentation de l’intensité impose souvent des fusibles par branche, des câbles plus épais et des connecteurs adaptés. En série, l’attention porte davantage sur l’isolement, la tension continue et les dispositifs de coupure. Le courant continu photovoltaïque présente des contraintes spécifiques, notamment parce qu’un arc électrique peut être plus difficile à interrompre qu’en courant alternatif.
Un schéma de câblage solaire ne doit donc pas être improvisé. Il doit respecter les normes en vigueur, les notices des fabricants et les bonnes pratiques de pose. Pour une installation raccordée au réseau ou de puissance significative, l’intervention d’un professionnel qualifié permet de sécuriser le dimensionnement, les connexions et la mise en service.
Relier des panneaux solaires en série ou en parallèle répond à un objectif précis : adapter la production électrique des modules aux besoins de l’installation. La série augmente la tension, ce qui convient souvent aux onduleurs et limite les pertes sur les longues distances. Le parallèle augmente l’intensité, avec une tension plus basse, mais exige des câbles et protections capables de supporter davantage de courant.
Il n’existe pas de solution universelle. Le bon montage dépend de la puissance visée, du type d’onduleur, de la présence de batteries, de l’implantation des panneaux et des contraintes du site. Une toiture simple et homogène n’appelle pas la même configuration qu’une toiture partiellement ombragée ou répartie sur plusieurs orientations.
Pour obtenir une production durable, le dimensionnement doit intégrer les variations de température, les risques d’ombrage, la compatibilité des modules et les limites électriques des équipements. En pratique, un raccordement bien conçu améliore le rendement solaire, réduit les pertes, protège le matériel et sécurise l’ensemble de l’installation. C’est pourquoi le choix entre série et parallèle fait partie des décisions les plus importantes dans tout projet photovoltaïque.
