Moins connu que le cycle frigorifique à compression, le cycle frigorifique à absorption repose pourtant sur un principe ancien, robuste et particulièrement intéressant lorsqu’une source de chaleur est disponible. Utilisé dans certains groupes froids, réfrigérateurs à gaz, installations solaires ou systèmes industriels, il permet de produire du froid avec très peu d’électricité, en remplaçant le compresseur par un ensemble thermique ingénieux.
Un cycle frigorifique à absorption sert, comme tout système frigorifique, à transférer de la chaleur d’un milieu froid vers un milieu plus chaud. Autrement dit, il permet de maintenir une enceinte, un local ou un fluide à basse température en rejetant la chaleur captée vers l’extérieur. La différence majeure tient à la manière d’assurer la circulation du fluide frigorigène.
Dans une installation classique à compression, un compresseur mécanique augmente la pression et la température du fluide frigorigène. Dans un système à absorption, cette fonction est remplacée par une combinaison de phénomènes physiques : absorption, chauffage, séparation et condensation. Le moteur du cycle n’est donc pas principalement l’électricité, mais une source de chaleur, qui peut provenir du gaz, de la vapeur, d’un réseau de chaleur, de rejets industriels ou de capteurs solaires thermiques.
Le principe général reste celui d’un cycle fermé. Un fluide frigorigène s’évapore à basse pression pour produire du froid, puis il est absorbé par un autre fluide, appelé absorbant. Le mélange est ensuite pompé, chauffé, séparé, condensé, détendu, puis renvoyé vers l’évaporateur. Cette succession d’étapes permet de maintenir un fonctionnement continu.
Le cycle à absorption fonctionne grâce à un couple de fluides. Le premier est le fluide frigorigène, chargé de s’évaporer pour absorber la chaleur dans la zone à refroidir. Le second est l’absorbant, un liquide capable de capter ce fluide frigorigène sous forme de vapeur. La compatibilité entre ces deux substances est déterminante pour la performance et la stabilité du système.
Deux couples sont particulièrement répandus. Le couple ammoniac-eau utilise l’ammoniac comme fluide frigorigène et l’eau comme absorbant. Il peut produire du froid à des températures inférieures à 0 °C, ce qui le rend adapté à certaines applications industrielles. Le couple eau-bromure de lithium fonctionne différemment : l’eau sert de fluide frigorigène et le bromure de lithium d’absorbant. Il convient surtout à la climatisation et à la production d’eau glacée, car l’eau ne permet pas d’atteindre des températures négatives dans les mêmes conditions.
Ce choix a aussi des conséquences environnementales. Les systèmes à absorption peuvent limiter le recours à certains fluides de synthèse, même si chaque installation doit être analysée selon son usage, sa puissance et ses contraintes réglementaires. Les enjeux liés aux fluides sont d’ailleurs au centre de l’évolution du froid, comme l’explique cet article sur la réduction progressive des HFC dans les équipements frigorifiques.

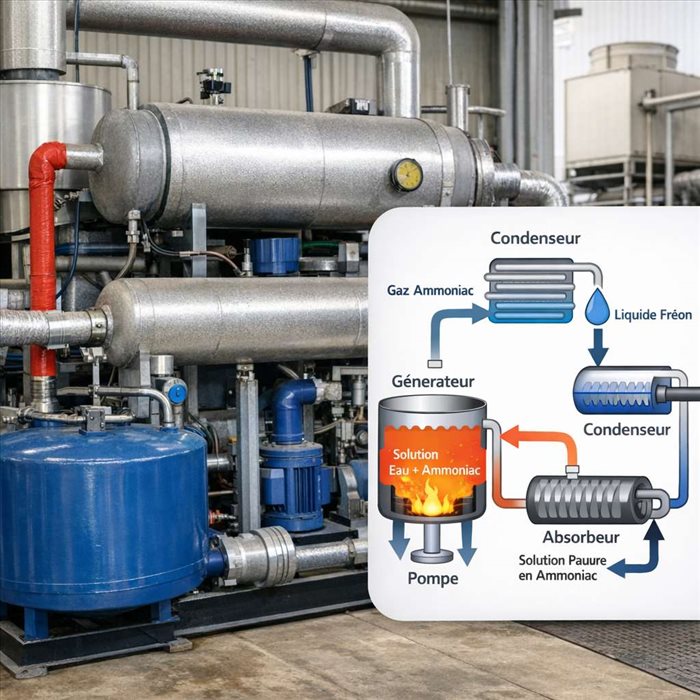

Un groupe frigorifique à absorption comporte plusieurs éléments qui assurent chacun une fonction précise. Leur rôle peut être comparé à celui des composants d’un cycle à compression, mais avec une architecture différente. Le générateur, aussi appelé désorbeur, est notamment l’organe qui remplace en grande partie l’action du compresseur.
La présence d’une pompe ne doit pas prêter à confusion. Elle ne joue pas le rôle d’un compresseur de vapeur : elle déplace un liquide, ce qui demande beaucoup moins d’énergie mécanique. C’est l’un des intérêts du cycle à absorption : sa faible consommation électrique par rapport à un système frigorifique conventionnel de puissance équivalente, à condition de disposer d’une chaleur utile et peu coûteuse.
Le cycle commence dans l’évaporateur. Le fluide frigorigène, à basse pression, s’évapore en absorbant la chaleur de l’eau glacée, de l’air ou du procédé à refroidir. C’est cette phase d’évaporation qui produit l’effet frigorifique. La température d’évaporation dépend du fluide utilisé, du niveau de pression et du besoin réel de froid.
La vapeur produite ne part pas vers un compresseur. Elle est dirigée vers l’absorbeur, où elle rencontre une solution pauvre en fluide frigorigène. L’absorbant capte cette vapeur, ce qui forme une solution riche. Cette absorption libère de la chaleur, qu’il faut évacuer, souvent par un circuit d’eau de refroidissement ou une tour aéroréfrigérante. Sans refroidissement efficace de l’absorbeur, la capacité de la machine diminue.
La solution riche est ensuite envoyée par une pompe vers le générateur. Comme elle est liquide, l’augmentation de pression demande peu d’énergie. Dans le générateur, une source chaude apporte l’énergie nécessaire pour séparer le fluide frigorigène de l’absorbant. Le fluide frigorigène quitte alors la solution sous forme de vapeur à plus haute pression, tandis que la solution appauvrie retourne vers l’absorbeur après détente.
La vapeur de fluide frigorigène arrive ensuite dans le condenseur. Elle y cède sa chaleur à un circuit extérieur et redevient liquide. Le liquide passe dans un détendeur, sa pression chute, puis il retourne à l’évaporateur. Le cycle peut recommencer. Cette boucle explique pourquoi le système peut produire du froid de manière continue tant que la source thermique, le refroidissement et la circulation des fluides sont correctement assurés.
La performance d’un cycle frigorifique à absorption se mesure souvent avec le COP, ou coefficient de performance. Dans ce contexte, il compare l’énergie frigorifique produite à l’énergie thermique consommée, en tenant compte de l’électricité auxiliaire. Les valeurs sont généralement inférieures à celles d’un système à compression électrique, mais la comparaison doit être nuancée.
Un groupe à absorption simple effet présente souvent un COP autour de 0,6 à 0,8. Les machines double effet peuvent atteindre des niveaux plus élevés, parfois proches de 1,2 selon les conditions. Ces chiffres peuvent sembler modestes, mais ils deviennent pertinents lorsque la chaleur utilisée est fatale, disponible localement ou peu valorisée autrement. Pour mieux interpréter cet indicateur, il est utile de se référer aux bases du calcul du COP d’un système frigorifique.
La performance dépend aussi des températures. Plus l’écart entre la température de froid produite et la température de rejet est important, plus le cycle devient difficile à maintenir efficacement. La température de la source chaude joue également un rôle central. Une machine simple effet peut fonctionner avec une chaleur relativement modérée, tandis qu’un système double effet exige généralement une température plus élevée.
Les machines à absorption sont utilisées là où leur logique énergétique a du sens. On les trouve dans des bâtiments raccordés à un réseau de chaleur, des hôpitaux, des hôtels, des sites industriels, des installations de trigénération ou des procédés disposant de vapeur et d’eau chaude. Elles peuvent également produire de l’eau glacée pour la climatisation à partir de chaleur récupérée, ce qui améliore le bilan global d’un site.
Dans l’industrie, le cycle à absorption permet de valoriser des rejets thermiques qui seraient autrement dissipés. Cette capacité à transformer une chaleur disponible en froid est particulièrement intéressante dans les secteurs où le chaud et le froid coexistent : agroalimentaire, chimie, data centers avec récupération d’énergie, réseaux urbains ou procédés de séchage. L’intérêt n’est pas seulement technique, il est aussi économique.
Le fonctionnement silencieux constitue un autre avantage. L’absence de gros compresseur réduit les vibrations et le bruit, même si des pompes, ventilateurs ou tours de refroidissement restent nécessaires. La maintenance porte davantage sur l’étanchéité, les échangeurs, la qualité des solutions, le vide interne pour certains systèmes et la prévention de phénomènes comme la cristallisation dans les machines au bromure de lithium.
Le cycle frigorifique à absorption n’est pas une solution universelle. Il exige une source chaude adaptée, un système de refroidissement performant et une conception rigoureuse. Si la chaleur est produite uniquement pour alimenter la machine, l’intérêt énergétique peut diminuer fortement. L’installation doit donc être pensée dans son contexte : disponibilité de la chaleur, profil de charge, coût de l’énergie, contraintes d’exploitation et objectifs environnementaux.
Les machines à absorption sont aussi souvent plus volumineuses que les groupes à compression de même puissance. Leur montée en régime peut être plus lente, ce qui les rend moins adaptées aux besoins très variables ou aux démarrages fréquents. Le choix du couple de fluides impose également des précautions : l’ammoniac est performant, mais toxique et réglementé ; le bromure de lithium est stable, mais sensible aux conditions de concentration.
En résumé, un cycle frigorifique à absorption produit du froid en utilisant principalement de la chaleur plutôt que de l’électricité mécanique. Son intérêt apparaît surtout lorsqu’il valorise une énergie thermique déjà disponible. Bien conçu, bien dimensionné et bien exploité, il peut devenir une solution fiable pour réduire la consommation électrique du froid, améliorer l’efficacité globale d’un site et diversifier les technologies de réfrigération.
